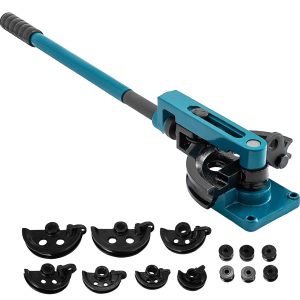

لوله خمکن Pipe bender
لوله خمکن Pipe bender انواع مختلفی دارد( pipe bender یعنی لوله خمکن) و انتخاب بهترین ابزار لوله خمکن Pipe bender بستگی به کاربرد و بودجه دارد. به عنوان مثال، یک لوله خمکن دستی تقریباً همیشه هزینه کمتری نسبت به خمکن لوله برقی یا هیدرولیک دارد. با این حال، خمکن های لوله برقی برای تولید انبوه ایده آل هستند و Pipe bender خمکن های لوله هیدرولیک برای خم کردن لوله های ساخته شده از مواد قوی تر مناسب هستند.
هنگامی که به دنبال لوله خمکن Pipe bender هستید، به ابزار Pipe bender نیز توجه کنید. تفاوت بین لوله ها و لوله ها در این است که اندازه لوله با قطر بیرونی آن و اندازه لوله با قطر داخلی و ضخامت دیواره آن اندازه گیری می شود. بنابراین، تفاوت بین ابزار خمش لوله و خمش لوله بیشتر در مورد اصطلاحات است تا عملکرد.
یک ابزار Pipe bender دستی مقرون به صرفه است و آماده کار سریع است. چندین ابزار برای خم شدن دستی وجود دارد. برای اطلاعات بیشتر به مقاله Pipe bender دستی ما مراجعه کنید.
خمکن دو لوله: یک Pipe bender دو لوله (شکل 2) دارای دو دسته است که کاربر با فشار دادن آنها به یکدیگر لوله را خم می کند. لوله در اطراف قالب Pipe bender خم می شود (جزئی که شعاع داخلی خم را تعیین می کند). بنابراین، ماده ای که می تواند خم شود به قدرت کاربر بستگی دارد. خم شدن لوله های آلومینیومی و پلاستیکی بسیار راحت تر از لوله های فولادی و چدنی است.
خم کن های مینی و ماکرو لوله: این لوله خم کن های دستی برای لوله ها و لوله های با قطر کمتر اعمال می شود. یک لوله خم کن مینی لوله 6 تا 10 میلی متر را خم می کند و یک خم کن ماکرو لوله با قطر کمتر از 6 میلی متر را خم می کند.
کاندویت Pipe bender: کاندویت یک لوله فلزی است که سیم ها و کابل ها را از آسیب محافظت می کند. ابزار خمش مجرای برای کار کردن به یک دست نیاز دارد و از کف یا سطح صاف برای ایجاد اهرم استفاده می کند. دسته های بلندتری برای خم کردن لوله های قوی تر مانند لوله های فولادی برای این خم کن ها موجود است. خم شدن لوله می تواند به سیم ها و کابل ها آسیب برساند اگر در طول فرآیند خمش در داخل مجرا قرار گیرند.
Pipe bender ارگونومیک: خم کن لوله ارگونومیک شبیه خم کن دو لوله است. با این حال، دارای دسته های بلند و منحنی است که به نیروی کمتری از کاربر برای خم کردن لوله نیاز دارد. این خم کن برای لوله های با قطر 10 تا 15 میلی متر مناسب است.
Pipe bender ایستاده: این لوله خم کن بزرگ ترین لوله خم کن دستی است. دارای یک دسته بلند است که می توان با دو دست کار کرد تا نیروی لازم برای خم کردن لوله های قوی تر را فراهم کند.
خم کن لوله ضامن دار: خم کن لوله ضامن دار دارای اهرمی است که قالب یا شکل دهنده لوله را به سمت لوله فشار می دهد تا خم شود. این لوله خم کن برای انحنای 90 درجه و لوله با قطر 10 تا 32 میلی متر مناسب است.
Pipe bender برقی
پیشرفت در الکترونیک امکان خم شدن دقیق و سریع لوله را فراهم می کند. لوله خم کن های الکترونیکی که به عنوان دستگاه های لوله خم کن نیز شناخته می شوند، از نیمه اتوماتیک تا تمام اتوماتیک کار می کنند. ماشینهای خمکن پایه به کاربران این امکان را میدهند که زاویه خمش را به رابط کاربر وارد کنند و دستگاه لوله را تا آن زاویه دقیق خم میکند. خم کن های الکتریکی پیشرفته تر نیز جهت لوله را در طول فرآیند تغییر جهت می دهند تا خم شدن لوله را در امتداد سطوح مختلف فراهم کنند. اکثر دستگاه های لوله خم کن دارای قطعات زیر هستند:
قالب خمشی: قالب خمشی شعاع داخلی خم را کنترل می کند.
قالب فشاری: قالب فشاری تضمین میکند که لوله از شکل قالب خمشی پیروی میکند.
قالب گیره: قالب گیره مانع از لیز خوردن لوله از قالب خم می شود.
قالب برف پاک کن: قالب برف پاک کن بعد از قالب خم می رود و از ایجاد برجستگی در شعاع داخلی جلوگیری می کند.
سنبه: سنبه برای کارهای خمشی دشوار ضروری است: شعاع های کوچک، لوله های نازک، یا مواد سخت مانند فولاد. هدف سنبه جلوگیری از فروپاشی لوله در حین خم شدن است.
انواع مختلفی از دستگاه های Pipe bender برقی وجود دارد. برای کسب اطلاعات بیشتر، مقاله خم کن لوله برقی ما را بخوانید. ماشین آلات خم کن لوله الکتریکی رایج عبارتند از:
Rotary-draw: لوله در برابر قالب خمشی بسته می شود که در امتداد محور خود می چرخد، لوله را می کشد و تا زاویه خم مورد نظر خم می کند.
دستگاه Pipe bender رول: که به عنوان خم کن های 3 رول نیز شناخته می شود، دستگاه های خم کن رول (شکل 3) برای خم های با شعاع بزرگ ایده آل هستند.
دستگاه خم کن القایی: این دستگاه خم کن از یک سیم پیچ القایی در نقطه خمش استفاده می کند که لوله را برای خم شدن راحت تر گرم می کند.
دستگاه خم کن لوله CNC: دستگاه های خم کن لوله CNC فقط به کاربر نیاز دارند که لوله را در دستگاه و دستورالعمل های ورودی قرار دهد. دستورالعمل ها به جزئیات محل خم شدن لوله، زاویه خمش لوله و جهت لوله اشاره می کنند. نمونه ای از این دستگاه خم کن لوله برداری است که به طور خودکار لوله را برای خم شدن به قالب تغذیه می کند.
Pipe bender هیدرولیک
خم کن های لوله هیدرولیک مشابه خم کن های ضامن دار دستی عمل می کنند. یک قالب لوله را روی دو نقطه ثابت فشار می دهد تا خم شود. این خم کن ها برای خم کردن لوله های قوی تر مانند فولاد و چدن ایده آل هستند. یک کاربر برای خم کردن لوله های قوی به نیروی کمتری نیاز دارد زیرا هیدرولیک از سیال غیر قابل تراکم برای دستیابی به ضرب نیرو استفاده می کند. با مطالعه مقاله ما در مورد این موضوع، در مورد Pipe bender هیدرولیک بیشتر بدانید.
کاربر یک اهرم را فشار می دهد تا قالب را به جلو حرکت دهد و نقاط ثابت برای کنترل خمیدگی زاویه قابل تنظیم هستند. دو نوع خم کننده لوله هیدرولیک وجود دارد:
خم کن لوله هیدرولیک عمودی: همانطور که در شکل 4 مشاهده می شود، خم کن لوله هیدرولیک عمودی توسط یک پایه فلزی پشتیبانی می شود. کشیدن اهرم خم کن قالب را به سمت بالا حرکت می دهد و لوله را به نقاط ثابت فشار می دهد.
خم کن لوله هیدرولیک افقی: یک Pipe bender هیدرولیک افقی می تواند روی زمین یا میز کار قرار گیرد. به طور معمول، این خم کن دارای چرخ هایی است که به یک طرف وصل شده اند، که باعث می شود قابل حمل تر باشد.
روش های Pipe bender
در حالت ایده آل، روش صحیح خمش لوله بر اساس ویژگی های لوله (به عنوان مثال، قطر، ضخامت دیواره و مواد) انتخاب می شود. با این حال، لوله خم کن موجود نیز تعیین می کند که کدام روش استفاده می شود زیرا Pipe bender مختلف لوله از روش های مختلفی استفاده می کنند.
Pipe bender قوچ: خم کن لوله ضامن دار دستی و لوله خم کن هیدرولیک از این روش استفاده می کنند. یک قالب بر روی لوله ای که توسط دو نقطه ثابت در جای خود ثابت شده است فشار داده می شود. این روش خمشی مقرون به صرفه کنترل زیادی روی خم نمی دهد.
خمش دوار: Pipe bender الکتریکی از این روش استفاده می کنند. یک لوله در برابر قالب ثابت می شود که لوله را می چرخاند و می کشد و در این فرآیند آن را خم می کند. این روش یک پوشش با کیفیت بالا را فراهم می کند.
خمش فشاری: خمش فشاری شبیه خمش کششی چرخشی است اما از سنبه در لوله استفاده نمی شود. این روش زمانی استفاده می شود که تغییر شکل جزئی مجاز باشد. خمش فشاری به نفع سرعت و خروجی بالا است.
خمش سنبه: خمش سنبه مانند خمش کششی چرخشی است، به استثنای اضافه شدن یک سنبه در داخل لوله در طول فرآیند خمش. این به حفظ سطح صاف با خمش های شعاع کوچک یا خم شدن لوله های با دیواره های نازک کمک می کند.
خمش رول: رول خم کن برقی که در بالا توضیح داده شد از این روش استفاده می کند. این روش با لوله های دور بزرگ به خوبی کار می کند و سطوح مقطعی با حداقل تغییر شکل ایجاد می کند.
کاربردهای خم لوله
کاربردهای بی شماری برای خم کن لوله وجود دارد. در زیر برخی از رایج ترین کاربردها برای خم کن های دستی، الکتریکی و هیدرولیک لوله را توضیح می دهیم.
دستی: Pipe bender دستی به دلیل عدم دقت نسبی و زمان لازم برای استفاده کاربرد صنعتی زیادی ندارند. با این حال، آنها اغلب توسط کاربران DIY برای قفس های رول، قاب های مبلمان سفارشی و اهداف زینتی استفاده می شوند.
برقی: Pipe bender برقی برای تولید صنعتی نرده ها، رول قفس های خودرو، دستگیره ها و کویل های لوله ایده آل هستند. آنها همچنین در صنایع هوافضا و خودرو استفاده می شوند.
هیدرولیک: Pipe bender هیدرولیک کاربردهای مشابهی با لوله خم کن های دستی دارند، با این تفاوت که کارکرد آنها راحت تر است و می توانند لوله های ساخته شده از مواد قوی تر را خم کنند.
