کمپانی پرووب تک provibtech
شرکت پروب تک Provibtech
شرکتprovibtech که به تازگی سازماندهی مجدد شده است، بر اساس شرکت سابق ما که تا ۱۵ سال بر حفاظت از ماشین آلات و نظارت بر ارتعاشات تمرکز داشت، در ۱۵ سال گذشته از طریق کیفیت بالای مداوم محصولات، فناوری قابل اعتماد و خدمات مشتری، به تقویت موقعیت خود در بازار جهانی ادامه داده است.
شرکت provibtech کاملترین پیشنهادات را برای نظارت و حفاظت از ماشین آلات حیاتی و تعادل ماشین آلات کارخانه ارائه میدهد.
شرکت provibtech به ارائه نوآورانهترین محصولات نظارت بر ارتعاشات ماشین آلات و خدمات مشتری برجسته ادامه خواهد داد که منجر به تبدیل شدن PVTVM به سریعترین شرکت در حال رشد ارتعاش در جهان خواهد شد.
طیف محصولات provibtech شامل موارد زیر است: نرمافزار نظارت بر وضعیت ماشین آلات، سیستم حفاظت از ماشین آلات، مانیتورهای فرستنده دیجیتال، فرستندهها، سنسورها، سوئیچهای ارتعاش، دستگاههای اندازهگیری ارتعاش دستی، جمعآوریکنندههای داده قابل حمل و لوازم جانبی.
شرکت پرووب تک provibtech تولید کننده:
مانیتورها
ترانسمیترها
سنسورها
کلیدهای لرزشی
پایش وضعیت
مانیتورها provibtech
مانیتور رک چند کاناله PT2060
مانیتور فرستنده توزیع شده مجاورتی DTM10
مانیتور فرستنده توزیع شده ارتعاش لرزه ای DTM20
مانیتور شل شدگی DTM20-A4

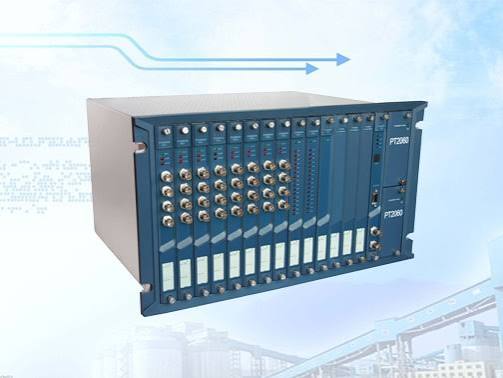

مانیتور رک چند کاناله PT2060 provibtech
مانیتور رک چند کاناله PT2060 برای تقریباً تمام کاربردهای حیاتی حفاظت از ماشینآلات ایدهآل است.
رک استاندارد ۱۹ اینچی: تا ۴۸ کانال
رک مینی ۱۲ اینچی: تا ۲۴ کانال
ویژگیهای PT2060:
کاملاً دیجیتال
سه کانال اضافی
افزونگی برای رلهها، ارتباطات ورودی منبع تغذیه
پورت ارتباطی RS232/RS485
پورت ارتباطی اترنت
سازگار با اکثر سنسورها و پروبها (صرف نظر از سازنده)
قابلیت پیکربندی آسان و شهودی
ماژولهای رله ۱۶ کاناله قابل برنامهریزی
نمایشگر پنل محلی اختیاری
جزئیات محصول
PT2060 از فناوری پیشرفته الکترونیک استفاده میکند و مفهوم کنترلکننده منطقی قابل برنامهریزی را اتخاذ میکند. PT2060 به شدت یکپارچه شده است، با تراکم کانال بالا و افزونگیهای متعدد.
دو نوع رک PT2060 وجود دارد: یک رک استاندارد ۱۹ اینچی و یک رک ۱۲ اینچی. برای یک رک استاندارد ۱۹ اینچی، این دستگاه قادر به پشتیبانی تا ۴۸ کانال است. PT2060 بالاترین تراکم کانال در صنعت را در یک رک استاندارد ۱۹ اینچی ارائه میدهد. برای یک رک ۱۲ اینچی، حداکثر میتواند ۲۴ کانال را در خود جای دهد. سیستم مانیتور PT2060 از منطق استاندارد PLC استفاده میکند و پیکربندی را آسان میکند. با رعایت کامل API 670، افزونگی سه کانال و افزونگی برای ورودیهای منبع تغذیه، ارتباطات و خروجیهای رله، مانیتور PT2060 سطحی از قابلیت اطمینان بینظیر را ارائه میدهد.
PT2060 که به تازگی عرضه شده است، هم رابط آنالوگ با خروجی ۴-۲۰ میلیآمپر، هم خروجی بافر، Trip-multiply، Alarm-inhibit و هم رابط دیجیتال با اتصال Modbus دارد. Modbus اطلاعات اضافی مانند: وضعیت سنسورها، نقطه تنظیم آلارم، محدوده کامل، تغییر نقطه تنظیم کنترلر سطح بالا، ولتاژ شکاف، لیست آلارم و لیست رویدادهای سیستم را به مشتری ارائه میدهد. همه اینها برای مشتری ما ارزش افزوده ایجاد میکنند. به مشتری اجازه میدهد تا وضعیت سیستم خود را بهتر درک کند و عملکرد سیستم را بهتر کنترل کند.
برنامهریزی آسان
PT2060-CFG ابزار نرمافزاری پیکربندی سیستم “آسان برای استفاده” است که برای راهاندازی و نظارت بر سیستم PT2060 استفاده میشود.
اتصال مستقل یا شبکهای رکها
PT2060 میتواند به عنوان یک رک واحد یا چندین رک سیستم از طریق Modbus به هم شبکه شوند.
افزونگی
PT2060 برای ورودیهای منبع تغذیه اضافی، خروجیهای رله و ارتباطات با گزینهای برای کانالهای اضافی سهگانه طراحی شده است.
ویژگیهای PT2060
کاملاً دیجیتال
بالاترین کانال در یک رک استاندارد ۱۹ اینچی – ۴۸ کانال
سه کانال اضافی
افزونگی برای رلهها، ارتباطات ورودی منبع تغذیه
پورت ارتباطی RS232/RS485
پورت ارتباطی اترنت
سازگار با اکثر سنسورها و پروبها (صرف نظر از سازنده)
پیکربندی شهودی و آسان
ماژولهای رله ۱۶ کاناله قابل برنامهریزی
نمایشگر پنل محلی اختیاری

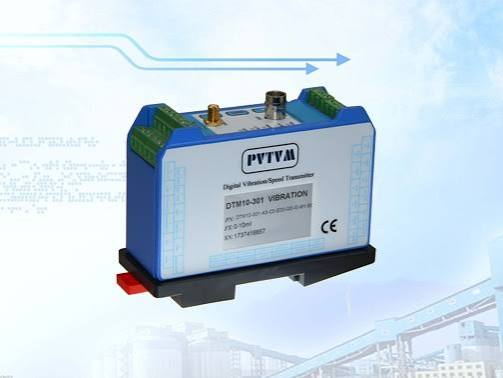

مانیتور فرستنده توزیع شده مجاورتی DTM10 پرووب تک provibtech
مانیتور ارتعاش شفت: درایور داخلی DTM10-201، DTM10-301
مانیتور موقعیت رانش: درایور داخلی DTM10-202، DTM10-302
مانیتور سرعت: درایور داخلی DTM10-501، DTM10-502
DTM10 کاملاً قابل تنظیم از طریق نرمافزار
üماژول مانیتور ارتعاش
üماژول مانیتور موقعیت رانش
üماژول مانیتور سرعت
üماژول مانیتور مرجع فاز
جزئیات محصول
فرستنده-مانیتور ارتعاش توزیعشده DTM10 برای نظارت بر ارتعاش دستگاه با استفاده از پروبهای مجاورتی و رابط Modbus به یک سیستم PLC یا DCS ایدهآل است. DTM همچنین شامل منابع تغذیه اضافی و انتقالهای اضافی 4-20 میلیآمپر است. با استفاده از استراتژی منحصر به فرد PVTVM، DTM میتواند تقریباً با هر سیستم پروب مجاورتی بدون تغییرات سختافزاری ارتباط برقرار کند.
مشخصات
برق
منبع تغذیه:
۲۲-۳۰ ولت DC، ۱۵۰ میلیآمپر.
ایزولاسیون گالوانیک
پاسخ فرکانسی (-3dB):
فرکانس اسمی: 4 ~ 3.0 کیلوهرتز
فرکانس پایین: 0.5 ~ 100 هرتز
رابط پروب مجاورتی:
حساسیت:
پراب 5 میلیمتری و 8 میلیمتری: 8 میلیولت/یوم (200 میلیولت/میل)
پراب 11 میلیمتری: 4 میلیولت/یوم (100 میلیولت/میل)
پراب 25 میلیمتری: 2 میلیولت/یوم (50 میلیولت/میل)
خروجی بافر شده:
سیگنال اصلی و فیلتر نشده
امپدانس: 150 اهم
حداکثر فاصله کابل: 300 متر (1000 فوت)
حساسیت: مشابه سنسور
اتصال محلی BNC و بلوک ترمینال
گزینههای S0 و S1: منبع، غیر ایزوله
گزینههای S2 و S3:
غیرفعال، ایزولاسیون گالوانیک ۱۰۰۰ ولت DC
محدوده منبع تغذیه: ۲۲-۳۰ ولت DC
خروجی ۴-۲۰ میلیآمپر:
دوگانه ۴-۲۰ میلیآمپر، منبع تغذیه (نیازی به تغذیه حلقه نیست)
حداکثر مقاومت بار: ۳۸۰ اهم
تنظیمات هشدار:
۰ ~ ۱۰۰٪ FS.
دقت: ±۰.۱٪.
تأخیر: ۱~۶۰ ثانیه، با توجه به افزایش ۱ ثانیه، پیشفرض ۳ ثانیه است. نظارت بر سرعت بدون تأخیر.
رلهها:
مهر و موم: اپوکسی
ظرفیت: 0.2 آمپر/240 ولت AC، 0.4 آمپر/110 ولت AC یا
2.0 آمپر/24 ولت DC، بار مقاومتی
نوع رله: SPTD
ایزولاسیون: 1000 ولت DC
نشانگر وضعیت دستگاه LED:
OK: نشانگر OK سیستم
ALT: لرزش بیش از سطح هشدار
DNG: لرزش بیش از سطح خطر
BYP: سیستم در حالت بایپس
TRX: انتقال دیجیتال فعال
RESET/BYPASS
ضرب تریپ:
ضرب دو برابر یا ضرب سه برابر در DTM-CFG تنظیم شده است
ترمینال تریپ کوتاه/چندگانه به ترمینال COM
سطح آلارم سیستم با ضریب 2 یا 3 افزایش مییابد (فقط DTM10-201 / 301)
Modbus:
RS485 Modbus RTU
ایزوله نشده (از DTM96 استفاده کنید) برای جداسازی)
برنامهریزی دکمه فشاری محلی:
نقطه تنظیم هشدار و خطر، کالیبراسیون صفر
برنامهریزی نرمافزاری (DTM-CFG):
نظارت بر وضعیت دیجیتال (اختیاری)
فیزیکی
ابعاد:
ارتفاع: 75 میلیمتر (2.95 اینچ)
شکل زیر را ببینید
وزن: 0.4 کیلوگرم (0.9 پوند)
شرایط محیطی
دما:
عملکرد: -40℃ ~ +85℃
نگهداری: -50℃ ~ +100℃
رطوبت: 90٪ غیر چگالشی
جنس: آلومینیوم

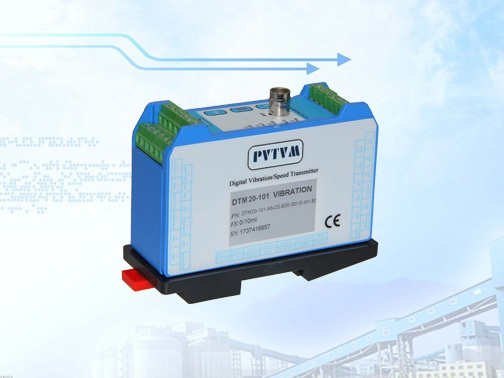

مانیتور فرستنده توزیعشده ارتعاش لرزهای DTM20 پرووب تک provibtech
مانیتور DTM20 میتواند تقریباً با هر حسگر ارتعاشی (شتابسنج یا مبدل سرعت) ارتباط برقرار کند. DTM کاملاً دیجیتال است و میتواند در محل از طریق نرمافزار DTM-CFG پیکربندی شود یا از قبل از کارخانه پیکربندی شود.
منابع تغذیه اضافی
خروجیهای اضافی 4-20 میلیآمپر
خروجیهای رله دو کنتاکت خشک
ضرب تریپ و بایپس
جزئیات محصول
ترانسفورماتور-مانیتور ارتعاش لرزهای توزیعشده DTM20 یک راهحل ساده و مقرونبهصرفه برای نظارت بر تجهیزات “تعادل کارخانه” ارائه میدهد. طراحی هوشمند DTM با افزونگی در ورودیهای منبع تغذیه، خروجیهای 4-20 میلیآمپر و خروجیهای رله و همچنین یک پورت ارتباطی Modbus بسیار قابل اعتماد است. مانیتور DTM20 میتواند تقریباً با هر حسگر ارتعاشی (شتابسنج یا مبدل سرعت) ارتباط برقرار کند. DTM کاملاً دیجیتال است و میتواند در محل پیکربندی شود یا از کارخانه از قبل پیکربندی شود.
مشخصات
برق
برق:
افزونه. ورودی دوگانه برق را بپذیرید
20-30 ولت DC @150 میلی آمپر
ایزولاسیون: برق 1000 ولت DC به مدار تنظیم سیگنال
پاسخ فرکانسی (-3 دسی بل):
فرکانس اسمی:
2 ~ 3 کیلوهرتز
فرکانس پایین:
0.5 ~ 100 هرتز
فرکانس بالا:
10 – 20 کیلوهرتز (پیک)
فیلترها:
فیلتر پایین گذر (قابل برنامه ریزی میدانی):
8 قطبی (160 دسی بل در هر دهه، 48 دسی بل در هر اکتاو)
100 هرتز تا 10 کیلوهرتز، برنامه ریزی میدانی توسط CFG
فیلتر بالاگذر (تنظیمات کارخانه):
2 قطبی (40 دسی بل در هر دهه، 12 دسی بل در هر اکتاو)
4 گزینه (0.5 هرتز، 2 هرتز، 10 هرتز، 100 هرتز) یا سفارشی
سنسور پیزو رابط:
حساسیت:
100 میلی ولت بر گرم
100 میلی ولت بر اینچ بر ثانیه
4 میلی ولت بر میکرومتر
یا هر حساسیت مشخص شده
منبع جریان
جریان اسمی 4 میلی آمپر در 24 ولت
رابط حسگر سرعت لرزه ای:
حساسیت:
کاربر برای هر حسگر ارتعاش مشخص کرده است
نرم افزار قابل برنامه ریزی
دقت:
معمولاً +/-1% FS
حداکثر +/-2% FS
خروجی بافر شده:
ارتعاش اصلی، فیلتر نشده
امپدانس: 150 اهم
حداکثر فاصله کابل: 300 متر (1000 فوت)
حساسیت: مشابه حسگر
کانکتور BNC محلی
ترمینال های CM آنلاین
خروجی کلی ارتعاش:
تا دو خروجی 4-20 میلی آمپر
4-20 میلی آمپر(1):
منبع. خروجی به کنترلر.
اشتراک سیگنال زمین
حداکثر مقاومت بار ۵۰۰ اهم
۴-۲۰ میلیآمپر(۲):
حلقه. حلقه توسط کنترلر تغذیه میشود.
ایزولاسیون گالوانیک، ۱۰۰۰ ولت DC
محدوده منبع تغذیه: ۱۶-۳۰ ولت DC
حداکثر مقاومت بار: ۵۰*(Vs-16)
که در آن Vs منبع تغذیه حلقه است.
نقطه تنظیم آلارم:
۵ ~ ۱۰۰٪ FS
دقت:
±۰.۱٪.
تأخیر: ۱~۶۰ ثانیه، با توجه به افزایش ۱ ثانیه، پیشفرض ۳ ثانیه است.
رلهها:
آببندی: اپوکسی.
ظرفیت: 0.2 آمپر/240 ولت AC،
0.4 آمپر/110 ولت AC
2.0 آمپر/24 ولت DC، بار مقاومتی
نوع رله: SPTD
ایزولاسیون: 1000 ولت DC
دکمههای فشاری:
SET: کالیبراسیون سیستم در محل و تنظیم آلارم
+: افزایش تنظیم
-: کاهش تنظیم
LED نشانگر وضعیت دستگاه:
OK: نشانگر وضعیت سیستم
ALT: سطح هشدار ارتعاش
DNG: سطح خطر ارتعاش
BYP: سیستم در حالت بایپس
TRX: انتقال دیجیتال فعال
RESET/BYPASS
Trip-Multiply
Modbus RTU
نظارت بر وضعیت دیجیتال
فیزیکی
ابعاد:
ارتفاع: 75 میلیمتر (2.95 اینچ)
شکل زیر را ببینید
وزن: 0.9 پوند (0.4 کیلوگرم)
محیط زیست
دما:
عملکرد: -40℃ ~ +85℃.
نگهداری: -50℃ ~ +100℃.
رطوبت: 90% بدون چگالش.
جنس بدنه: آلومینیوم ریختهگری (بدون مس)
قبلی: مانیتور فرستنده توزیعشده مجاورتی DTM10
بعدی: مانیتور شلشدگی DTM20-A4

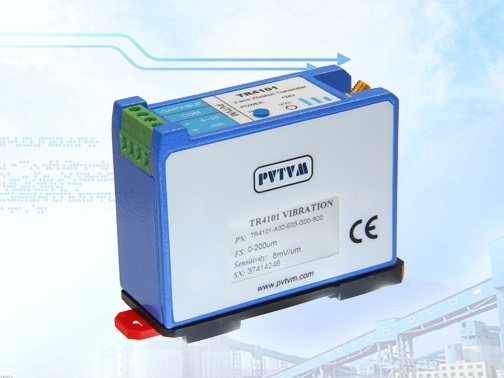

فرستندهها یا ترانسمیترها پرووب تک provibtech
فرستنده حلقه مجاورتی TR4101 برای ارتعاش شفت شعاعی پرووب تک provibtech
فرستنده حلقه مجاورتی TR4102 برای مرجع موقعیت محوری/فاز پرووب تک provibtech
فرستنده حلقه مجاورتی TR4105 برای مرجع سرعت و فاز پرووب تک provibtech
فرستنده سه سیمه مجاورتی TR3101 برای ارتعاش شفت شعاعی پرووب تک provibtech
فرستنده سه سیمه مجاورتی TR3102 برای مرجع موقعیت محوری/فاز پرووب تک provibtech
فرستنده سه سیمه مجاورتی TR5102 برای مرجع سرعت و فاز پرووب تک provibtech
فرستنده ارتعاشی TR1101 با شتاب، سرعت و جابجایی پرووب تک provibtech
فرستنده ارتعاشی سرعت/شتاب TM016 پرووب تک provibtech
سنسورها پرووب تک provibtech

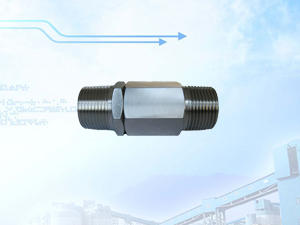

راهنمای انتخاب لوازم جانبی پرووب تک provibtech

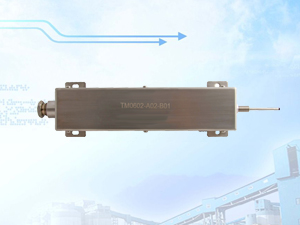

مبدل انبساطی بدنه TM0602 پرووب تک provibtech

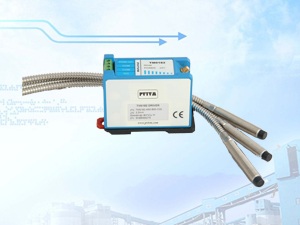

سیستمهای مبدل TM0180، TM0105 پروب مجاورتی 8 میلیمتری و 5 میلیمتری پرووب تک provibtech

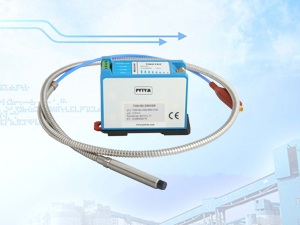

سیستم مبدل پروب مجاورتی TM0110 11 میلیمتری پرووب تک provibtech

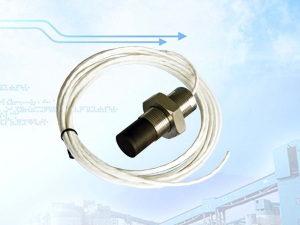

سیستم مبدل پروب مجاورتی TM0120 25 میلیمتری پرووب تک provibtech

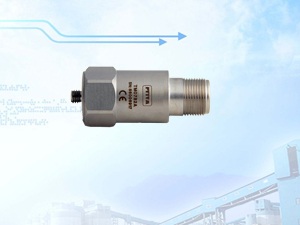

شتابسنج TM0782A پرووب تک provibtech

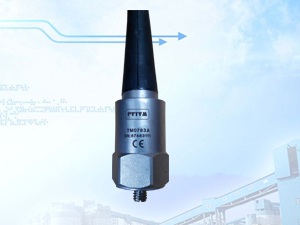

شتابسنج TM0783A با کابل انتگرال پرووب تک provibtech

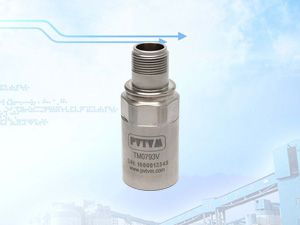

مبدل سرعت TM0793V پرووب تک provibtech
کلیدهای لرزشی پرووب تک provibtech

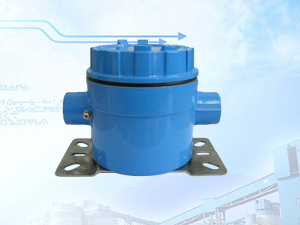

کلید لرزشی الکترونیکی VS102 پرووب تک provibtech

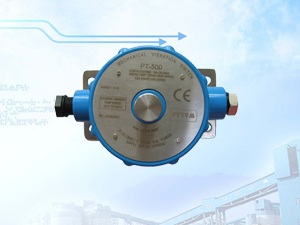

کلید لرزشی مکانیکی PT500 پرووب تک provibtech

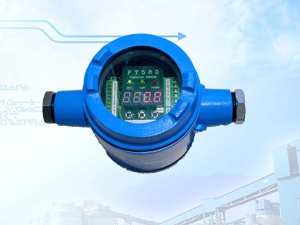

کلید لرزشی الکترونیکی دیجیتال PT580 پرووب تک provibtech
پایش وضعیت پرووب تک provibtech

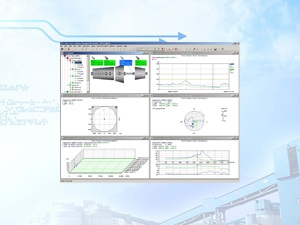

سیستم مدیریت وضعیت PCM360 پرووب تک provibtech

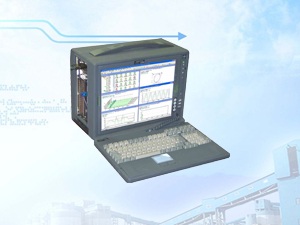

سیستم مدیریت وضعیت کارخانه سیار PCM360-M پرووب تک provibtech

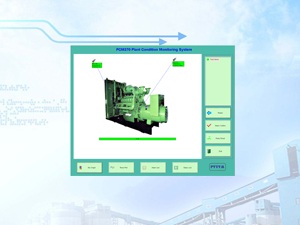

سیستم مدیریت وضعیت کارخانه PCM370 پرووب تک provibtech
