تولیدکننده پیشرو فناوری حسگر Ex برای اتوماسیون صنعتی
نوآوری در تمام جزئیات – فناوری حسگر از Tippkemper Matrix
Tippkemper-Matrix GmbH یک شرکت خانوادگی متوسط با چندین شعبه در آلمان و سوئیس است و یکی از تولیدکنندگان پیشرو حسگر در اتوماسیون صنعتی است. علاوه بر حسگرهای نوری، القایی و خازنی، ما در ارائه راهحلهای حسگر برای مناطق خطرناک تخصص داریم.
تقریباً 50 سال است که ما روزانه چالشهای مشتریان خود را حل میکنیم و راهحلهای مناسبی را حتی برای دشوارترین و تخصصیترین وظایف و کاربردها ارائه میدهیم. سالها تجربه، محصولات Ex بالغ و نوآورانه مانند فاصلهیابهای لیزری، دوربینها و چراغها، بالاترین سطح ایمنی را به شما ارائه میدهند. در بخش توسعه، تولید، مدیریت، فروش و خدمات مشتری، بیش از 50 کارمند دائماً در جهت این اهداف تلاش میکنند.
دسته بندی محصولات نمایندگی تیپکمپِر ماتریس Tippkemper Matrix
حسگرهای فوتوالکتریکسوئیچهای مجاورتی Tippkemper Matrix
سنسورهای فاصلهیاب/دوربین Tippkemper Matrix
سیستمهای دوربین/منابع نور Tippkemper Matrix
نشانگر لیزری Tippkemper Matrix
هدایتکنندههای نور Tippkemper Matrix
سنسورهای القایی Tippkemper Matrix
سیستمهای سطح خازنی Tippkemper Matrix
سنسورهای ایمنی Tippkemper Matrix
سنسورهای ویژه Tippkemper Matrix
منبع تغذیه و سوئیچینگ Tippkemper Matrix
لوازم جانبی Tippkemper Matrix
حسگرهای فوتوالکتریکسوئیچهای مجاورتی Tippkemper Matrix

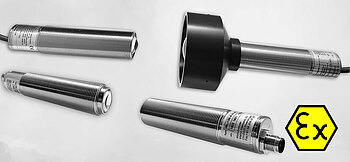

حسگرهای فوتوالکتریک
راهکارهای نوآورانه برای حداکثر دقت در مناطق خطرناک
ما موانع نوری با کیفیت بالا را برای تشخیص دقیق اشیاء در مناطق صنعتی و خطرناک ارائه میدهیم. حسگرهای ما به طور قابل اعتمادی شکل، رنگ، فاصله و ضخامت را حتی در فواصل طولانی تشخیص میدهند.
با فناوری پیشرفته، مانند نور قرمز، مادون قرمز و لیزر، آنها حداکثر ایمنی و کارایی را در محیطهای دشوار تضمین میکنند.
محافل نوری ما به طور قابل اعتمادی وجود اشیاء را تشخیص میدهند و همزمان شکل، رنگ، فاصله یا ضخامت را با دقت بالا بررسی میکنند.
سنسورهای اپتوالکترونیکی ما به ویژه با برد تشخیص بسیار بالای خود چشمگیر هستند که امکان تشخیص قابل اعتماد را در فواصل طولانی فراهم میکند.
مجموعه ما شامل حسگرهایی با انواع مختلف نور، از جمله نور قرمز مرئی، نور مادون قرمز و فناوری لیزر برای استفاده در مناطق بالقوه انفجاری (مناطق خطرناک) است.
سنسورهای فاصلهیاب/دوربین Tippkemper Matrix
حسگرهای نوری یا حسگرهای اپتوالکترونیکی به خانواده حسگرهای نوری تعلق دارند و امکان تشخیص بدون تماس اشیاء را با استفاده از نور ساطع شده – معمولاً مادون قرمز یا نور قرمز مرئی – فراهم میکنند. آنها به طور قابل اعتماد و سریع وجود یا موقعیت یک شیء را بدون تماس مکانیکی آن تشخیص میدهند.
آنها ضروری هستند، به خصوص در کاربردهای صنعتی: چه برای کنترل سیستمهای نقاله، تشخیص موقعیت در ماشینآلات یا اندازهگیری سطح، حسگرهای نوری حتی در محیطهای خشن نتایج دقیقی ارائه میدهند. آنها در طرحهای مختلفی مانند خروجی آنالوگ یا برای استفاده در مناطق بالقوه انفجاری (مناطق Ex) موجود هستند.
خانوادههای محصولات PSD، PSN، IRD، IRN، IDD، IDN، FAD و FAN ما برای استفاده مستقیم در مناطق Ex 1، 2، 21 و 22 تأیید شدهاند و حتی ممکن است در مناطق 0 و 20 نیز استفاده شوند.
آنها در طرحهای مختلفی مانند نور قرمز، مادون قرمز یا لیزر موجود هستند و میتوانند به صورت اختیاری به اپتیک اضافی، سازگاری فیبر نوری، خروجیهای آنالوگ و دیجیتال و همچنین پتانسیومتر و راهنمای آموزشی مجهز شوند. نکات برجسته:
اجرا با و بدون تاییدیه ex
اجرا در نور قرمز، مادون قرمز و نور سبز (574 نانومتر)
طرحهای M18، M30، مکعبی شکل در محفظه فلزی
اجرا برای تشخیص سرعت – بدون و با تاییدیه ex برای مناطق (0)، 1، 2، (20)، 21، 22
اجرا برای تشخیص شیشه
کاربردها:
کنترل حضور
وظایف موقعیتیابی
اندازهگیری سرعت
تشخیص اشیاء شفاف
تشخیص سطوح شیشهای
دتکتور جرقه
اندازهگیری سطح

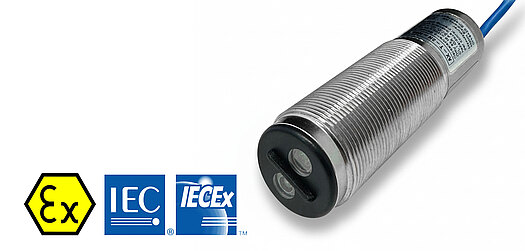

سنسورهای اپتوالکترونیکی ذاتاً ایمن ASSURIX
سنسورهای اپتوالکترونیکی ذاتاً ایمن، حسگرهای نوری هستند که برای استفاده در محیطهای بالقوه انفجاری طراحی شدهاند. در چنین مناطقی، خطر احتراق ناشی از جرقههای الکتریکی وجود دارد. با محدود کردن انرژی الکتریکی به یک سطح ایمن، آنها میتوانند گازها، بخارات یا گرد و غبار قابل اشتعال را بدون ایجاد احتراق خود تشخیص دهند. این حسگرها سیگنالهای نوری را به سیگنالهای الکتریکی تبدیل میکنند و اغلب برای تشخیص سطح یا تشخیص اشیاء در محیطهای بالقوه انفجاری استفاده میشوند. حسگرهای ذاتاً ایمن ما به صورت حسگرهای پرتوی عبوری، سوئیچهای مجاورتی (سنسورهای فوتوالکتریک) و حسگرهای بازتابندهی پستاب (Retro-Reflective) موجود هستند.
سیستمهای دوربین/منابع نور Tippkemper Matrix

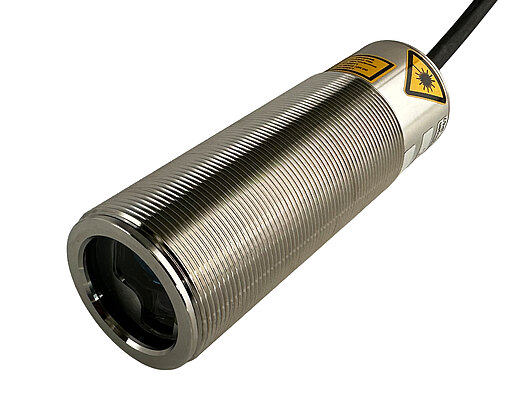

مترهای فاصله ضد انفجار و حسگرهای فاصله لیزری خانوادههای LDx، LTG و TDD – اندازهگیریهایی با دقت میلیمتر و میکرومتر برای مناطق Ex 0، 1، 2، 20، 21، 22
نشانگر لیزری Tippkemper Matrix
سیستمهای دوربین و منابع نور ضد انفجار
منابع نور خانواده محصولات LQ
انتقال تصویر بالا
سرعت انتقال تصویر تا 90 فریم در ثانیه با وضوح تصویر تا 1920×1080 پیکسل
عکسهایی با وضوح تصویر تا 3280×2464 پیکسل – دوربین 8 مگاپیکسلی
برای مناطق Ex (0)، 1، 2 (20)، 21، 22 (گاز و گرد و غبار Ex)
منابع نور خانواده محصولات LQ
منابع نور پیوسته برای همه مناطق Ex
منابع نور با و بدون سازگاری فیبر نوری
محدودیت توان نوری – منابع نور ممکن است در مناطق 0 و 20 تابش کنند
هدایتکنندههای نور Tippkemper Matrix

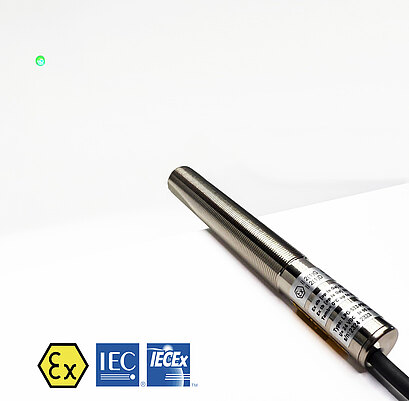

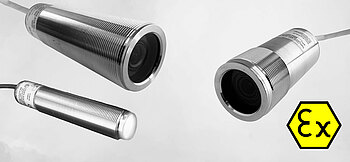

نشانگر لیزری ضد انفجار
از خانواده محصول LPD/LPG
نشانگرهای لیزری ضد انفجار کلاس 2 با رنگ لیزر سبز (رنگ لیزر قرمز بنا به درخواست) موجود است.
تمام دستگاهها دارای گواهینامه Ex برای کار در مناطق 1، 2، 21 و 22 (گاز و گرد و غبار Ex) هستند.
ما این نشانگرهای لیزری را در پیکربندی لیزر ارائه میدهیم: نقطهای، خطی، ضربدری، مستطیلی با ضربدری و دایرهای با ضربدری.
آنها برای ترازبندی و موقعیتیابی در محیطهای انفجاری ایدهآل هستند.
نکات برجسته
کلاس لیزر 2
رنگ لیزر: سبز
تاییدیه Ex برای کار در مناطق Ex 1، 2، 21، 22 (گاز و گرد و غبار Ex)
دستگاههایی با محدودیت توان نوری میتوانند در مناطق 0 و 20 تابش کنند.
پیکربندیهای مختلف لیزر
طراحی M18
کاربردها
کمک به ترازبندی و موقعیتیابی در محیطهای انفجاری، مانند صنعت نفت و گاز، کارخانههای شیمیایی و معادن. آنها برای ترازبندی دقیق، علامتگذاری و اندازهگیری در این کاربردها استفاده میشوند.
سنسورهای القایی Tippkemper Matrix

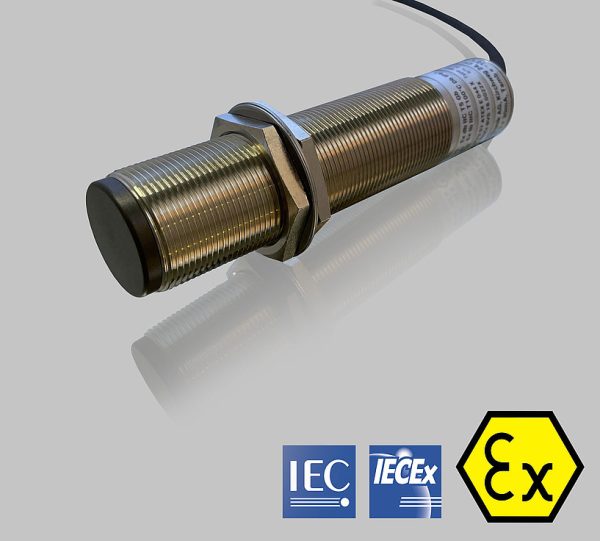

سنسورهای القایی ضد انفجار
نکات برجسته
مناسب برای کار در مناطق Ex 1، 2، 20/21، 22 (Ex گاز و گرد و غبار)
واحدهایی با عملکردهای ایمنی SIL و سطح عملکرد PL
فاصله سوئیچینگ از 2 تا 40 میلیمتر
PNP/NPN، آنالوگ 0-10 ولت / 4-20 میلیآمپر، ذخیره خطا
طراحی M 30، مستطیلی
نسخههای ویژه مشتری بنا به درخواست
کاربردها
نظارت بر حضور
وظایف موقعیتیابی
اندازهگیری فاصله
خانواده محصول IS
سنسورهای ایمنی Tippkemper Matrix
سیستم سطح خازنی شامل:

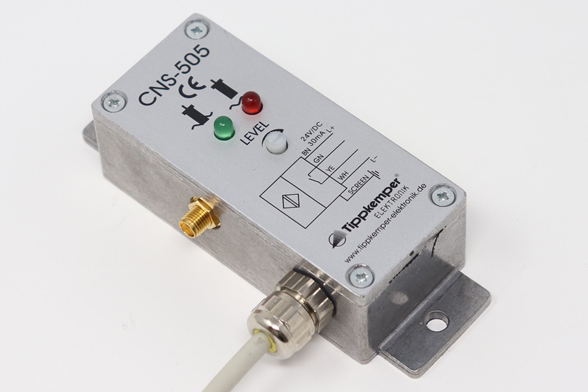

سیستم سطح خازنی با تقویتکننده سوئیچ CNS-505-I
تقویتکننده سوئیچ CNS-505-I
سنسورهای ایمنی Tippkemper Matrix

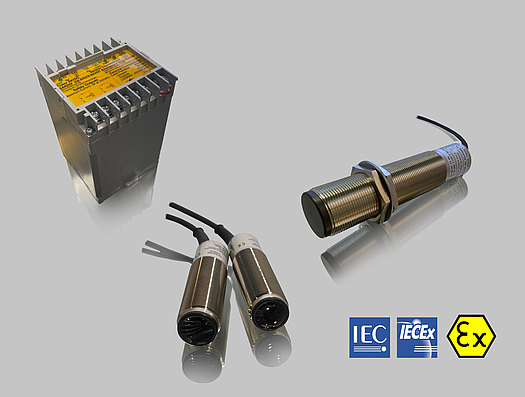

سنسورهای ایمنی ضد انفجار
سنسورهای ایمنی بدون تاییدیه Ex
سنسورهای ویژه Tippkemper Matrix

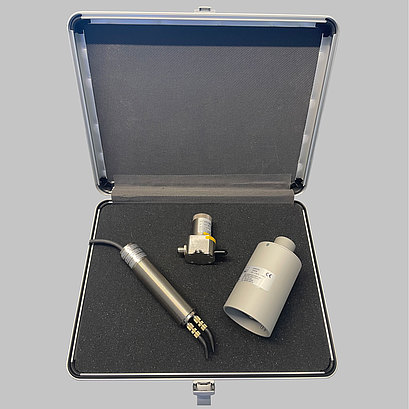

سنسورهای ویژه از Tippkemper-Matrix
موانع نوری برای سرعتهای بالا
استروبوسکوپ نوری
تاییدیهها برای گاز و گرد و غبار Ex، قابل اجرا مستقیم در مناطق Ex 1، 2، 21، 22
تا 100.000 1/min
نسخههای مختلف
منابع نوری استروبوسکوپ
دتکتورهای جرقه
تک یا چند کاناله
حساسیت طیفی 450 نانومتر – 1100 نانومتر
… و غیره
محصولات با برچسب برند مختلف
به عنوان مثال سنسورهای رنگی، اسکنرهای لیزری، موانع نوری چنگالی و غیره – دارای گواهینامه ATÈX
همچنین خوشحال میشویم سنسورهای شما را از نظر امکان صدور گواهینامه ATEX بررسی کنیم!

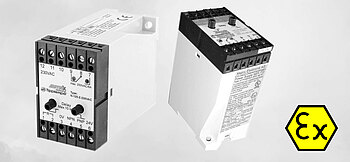

دستگاههای منبع تغذیه و سوئیچینگ
منبع تغذیه ذاتاً ایمن ASSURIX
منبع تغذیه و سوئیچینگ
NEX
منبع تغذیه ذاتاً ایمن 8.2 ولت و 12 ولت و ارزیابی سیگنال برای سنسورهای ذاتاً ایمن در مناطق Ex 0، 1، 2، 20، 21، 22
گواهینامه آزمون نوع ATEX: PTB 03 ATEX 2206
سازگار با سری ASSURIX
دارای خروجی رله یا الکترونیکی
همچنین با تأخیر قابل تنظیم در دریافت و خروج
جایگزینی مستقیم برای واحد منبع تغذیه نوع NX-112-.-24VDC
منبع تغذیه ذاتاً ایمن 12 ولت برای مناطق Ex
منبع تغذیه ذاتاً ایمن 12 ولت با تنظیم سیگنال یکپارچه برای سنسورها در مناطق خطرناک مناطق Ex 0، 1، 2 و همچنین 20، 21 و 22؛ ایدهآل برای اتمسفرهای گاز و گرد و غبار در کاربردهای فرآیندی و صنعتی. نوع حفاظت، ایمنی ذاتی (Ex i) است که انرژی را برای جلوگیری از وقوع جرقههای قابل اشتعال یا دما در مدار میدانی محدود میکند.
مطابق با ATEX با آزمون نوع
ایمنی تأیید شده با گواهی آزمون نوع ATEX: PTB 03 ATEX 2206. این تأییدیه، امنیت برنامهریزی را برای مهندسی، تدارکات و ممیزیها فراهم میکند و انطباق را برای استفاده در مناطق مشخص شده تأیید میکند.
سازگاری با ASSURIX
به طور مستقیم برای اتصال با سنسورهای ذاتاً ایمن سری ASSURIX مناسب است. این امر امکان ادغام یکپارچه در زنجیرههای اندازهگیری موجود را فراهم میکند، زمان راهاندازی را کاهش میدهد و سیگنالهای اندازهگیری قابل تکرار را در شرایط Ex تضمین میکند.
خروجیهای انعطافپذیر
با خروجی رله یا الکترونیکی موجود است. این امر امکان اتصال انعطافپذیر به ورودیهای PLC، رلههای ایمنی یا I/O صنعتی را فراهم میکند – از کنتاکتهای بدون پتانسیل گرفته تا خروجیهای نیمههادی کمسایش برای فرکانسهای سوئیچینگ بالا.
عملکردهای زمانبندی قابل تنظیم
دارای تأخیر روشن و تأخیر خاموش قابل تنظیم است. این تایمرها حالتهای سوئیچینگ را تثبیت میکنند، پالسهای برگشتی/تداخل تماس را فیلتر میکنند و ایمنی فرآیند را در حضور ارتعاشات، افزایش ناگهانی فشار یا از دست دادن موقت سیگنال افزایش میدهند.
کاربردهای معمول
مواد شیمیایی، دارویی، غذایی: اندازهگیری سطح، فشار، دما و جریان در مناطق Ex گاز و گرد و غبار.
جابجایی مواد فله: سیستمهای سیلو و نوار نقاله در مناطق 20/21/22.
مزارع مخزن/فناوری فرآیند: تشخیص سطح محدود و نزدیکی در مناطق 0/1/2.

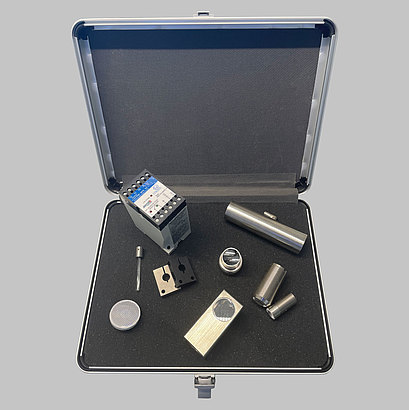

لوازم جانبی Tippkemper Matrix
دستگاههای منبع تغذیه و سوئیچینگ NEX
پروبهای نوری در طرحهای M18 و M30
نگهدارندههای مختلف برای فیبرهای نوری
نگهدارندههای مختلف برای اسکنرهای نوری و موانع نوری
انحرافدهندههای 90 درجه
لوله با اتصال هوا برای اسکنرهای نوری و موانع نوری
آینههای سهگانه مختلف برای موانع نوری بازتابی
لنزهای اتصال نوری مختلف
منشورهای میلهای شیشهای به عنوان لوازم جانبی برای فیبرهای نوری برای تشخیص نوری سطح مایعات
