BOURDON BAUMER GROUP یکی از شناختهشدهترین برندهای اروپایی در زمینه ابزار دقیق مکانیکی (Mechanical Process Instrumentation) است. این برند از سال 2005 به گروه سوئیسی Baumer پیوست و امروزه با نام Bourdon به عنوان یکی از برندهای تخصصی این گروه فعالیت میکند. ریشه این برند به اختراع لوله بوردون (Bourdon Tube) توسط مهندس فرانسوی اوژن بوردون در سال 1835 بازمیگردد؛ فناوریای که هنوز هم اساس بسیاری از گیجهای فشار مکانیکی در جهان است.
حوزه فعالیت
Bourdon Baumer در طراحی و تولید تجهیزات اندازهگیری و کنترل پارامترهای فرآیندی فعالیت دارد و محصولات آن در صنایع زیر استفاده میشوند:
نفت، گاز و پتروشیمی
پالایشگاهها
نیروگاهها
صنایع شیمیایی
صنایع غذایی و دارویی
آب و فاضلاب
سیستمهای HVAC (گرمایش، سرمایش و تهویه)
صنایع دریایی و کشتیسازی
صنایع فولاد، سیمان و معدن

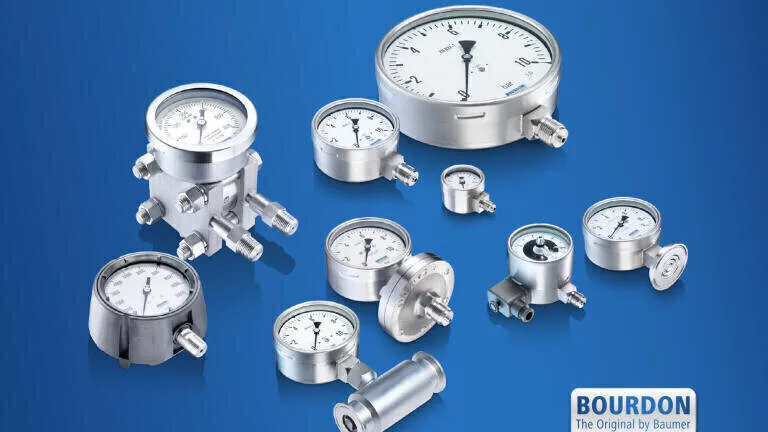

تنوع محصولات Bourdon Baumer
1. گیج فشار (Pressure Gauges)
پرکاربردترین محصولات این برند هستند.
انواع:
گیج فشار خشک
گیج روغنی (Liquid Filled)
گیج استیل
گیج ایمنی (Safety Gauge)
گیج فشار بالا
گیج خلأ (Vacuum Gauge)
گیج فشار و خلأ (Compound Gauge)
گیج اکسیژن
گیج آمونیاک
گیج فشار تفاضلی
کاربرد گیج فشار (Pressure Gauges) Bourdon Baumer:
اندازهگیری فشار گازها
اندازهگیری فشار مایعات
کنترل فشار خطوط فرآیندی
کمپرسورها
بویلرها
پمپها
مخازن تحت فشار
2. ترمومتر صنعتی Bourdon Baumer (Industrial Thermometers)
انواع:
بیمتال
گازی (Gas Actuated)
انبساطی
صفحهای
کپیلاری
کاربرد بوردون باومرBourdon Baumer:
اندازهگیری دمای خطوط
مخازن
مبدلهای حرارتی
دیگهای بخار
سیستمهای HVAC
3. پرشر سوئیچ (Pressure Switch)بوردون باومرBourdon Baumer
این تجهیزات زمانی که فشار به مقدار مشخص برسد، فرمان قطع یا وصل صادر میکنند.
کاربرد:
حفاظت از پمپها
حفاظت کمپرسورها
اتوماسیون صنعتی
کنترل تجهیزات فرآیندی
4. ترموستات صنعتی (Temperature Switch)بوردون باومرBourdon Baumer
برای کنترل دما استفاده میشود.
کاربرد:
کنترل هیترها
کنترل چیلرها
بویلرها
خطوط فرآیندی
5. گیج فشار تفاضلی (Differential Pressure Gauge)بوردون باومرBourdon Baumer
برای اندازهگیری اختلاف فشار بین دو نقطه.
کاربرد:
فیلترها
سیستمهای تصفیه
HVAC
اندازهگیری سطح مخازن
اندازهگیری دبی
6. دیافراگم سیل (Diaphragm Seals) بوردون باومرBourdon Baumer
جهت محافظت از گیج فشار در برابر سیالات خورنده، چسبنده یا دماهای بالا.
کاربرد:
صنایع غذایی
صنایع دارویی
اسیدها
مواد شیمیایی
نفت و گاز
7. مانیفولد و شیرهای ابزار دقیق بوردون باومرBourdon Baumer
برای اتصال ایمن تجهیزات اندازهگیری فشار.
انواع:
2 Way
3 Way
5 Way Manifold
کاربرد:
ترانسمیتر فشار
گیج فشار
تجهیزات ابزار دقیق
8. لوازم جانبی بوردون باومرBourdon Baumer
سیفون (Syphon)
اسنابر (Snubber)
شیر گیج
آداپتور
فلنج
براکت نصب
کپیلاری
ترموول
ویژگیهای محصولات Bourdon Baumer
کیفیت ساخت بسیار بالا
تولید مطابق استانداردهای EN 837 و ISO
دقت اندازهگیری بالا
طول عمر زیاد
مقاومت در برابر لرزش
مقاومت در برابر خوردگی
مدلهای ضدانفجار برای محیطهای خطرناک
نسخههای ویژه برای فشار و دمای بالا
صنایع مصرفکننده
بیشترین استفاده از محصولات Bourdon Baumer در صنایع زیر است:
پالایشگاهها
پتروشیمی
نیروگاهها
صنایع دریایی
کارخانههای سیمان
صنایع فولاد
کارخانههای مواد غذایی
صنایع دارویی
صنایع کاغذ
کارخانههای تولید گازهای صنعتی
صنایع آب و فاضلاب
مزیتهای رقابتی برند
بیش از ۱۷۰ سال سابقه در فناوری اندازهگیری فشار
بخشی از گروه بینالمللی Baumer با شبکه فروش و خدمات جهانی
تولید طیف گستردهای از تجهیزات استاندارد و سفارشی برای کاربردهای صنعتی
شهرت بالا در دقت، قابلیت اطمینان و دوام محصولات

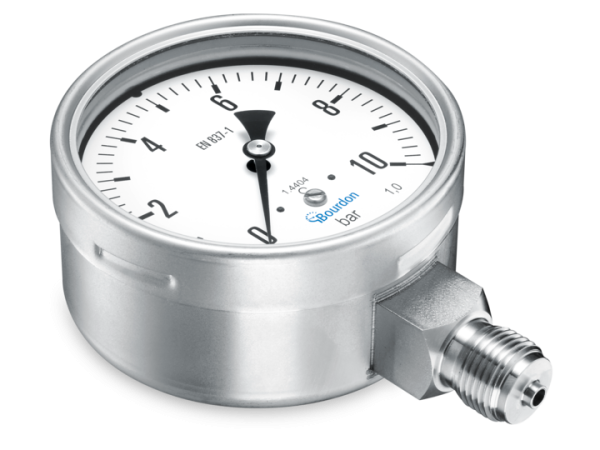

گیج فشار Bourdon Baumer
فشارسنجها از رایجترین دستگاههای اندازهگیری فشار در سراسر جهان هستند. اصل “لوله بوردون” که توسط اوژن بوردون در سال ۱۸۴۹ توسعه داده شد، نقش غالبی در توسعه این فناوری دارد.
بوردون فشارسنجهای مکانیکی را برای اندازهگیری دقیق فشار نسبی، مطلق و تفاضلی ارائه میدهد که محدوده اندازهگیری از ۰…۶ میلیبار تا ۰…۱۶۰۰ بار را پوشش میدهد و تقریباً با هر کاربردی سازگار است.
فشارسنجهای مکانیکی، نشانگرهای محلی بدون منبع تغذیه خارجی هستند. این نشانگر با تغییر شکل الاستیک یک عنصر حسگر مکانیکی هنگام تحت فشار قرار گرفتن ایجاد میشود. انواع مختلف عناصر حسگر، راهحلهایی را برای تقریباً هر نوع کاربردی فراهم میکنند. گزینههای زیادی را میتوان برای تطبیق فشارسنج با الزامات فرآیند یا کاربرد خاص انتخاب کرد، به عنوان مثال سازگاری با محیط، محافظت در برابر فشار بیش از حد، ایمنی، صفحههای خاص و غیره. فناوریهای اثباتشده، سالها تجربه، روشهای تولید مدرن و یک سیستم مدیریت کیفیت معتبر، نتایج اندازهگیری عالی را حتی در شرایط عملیاتی شدید تضمین میکنند.
مزایای شما
زمان تحویل کوتاه به لطف بیش از ۹۰۰ نوع موجود در انبار و بیش از ۲۷۰۰ نوع ترجیحی
فشارسنجهای بوردون را میتوان به صورت سفارشی برای مطابقت با نیازهای کاربردی شما ساخت. از بین طیف کاملی از موارد زیر انتخاب کنید:
اندازههای صفحه مدرج: ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰، ۱۳۰ و ۱۶۰ میلیمتر قطعات در تماس با آب آلیاژ مس، فولاد ضد زنگ یا مونل اتصالات فرآیند به عنوان مثال G ¼، G ½، ½ NPT، 7-16 UNF، M20x1.5 و غیره. محدوده اندازهگیری از 0…6 میلیبار تا 0…1600 بار. مقیاسها بر حسب بار، میلیبار، psi، kPa، MPa، mmH2O، inHG و غیره. استانداردهای صنعتی: EN837 و ASME B40.100. تاییدیهها: ATEX، Lloyd’s register، NACE MRO103/175، EAC. سیالات میرایی: گلیسیرین، سیلیکون، پارافین. گیج ایمنی: S1 یا S3 (EN837) یا جلوی توپر (ASME B40.100). گیجهای فشار تفاضلی. گیجهای فشار با کنتاکتهای مکانیکی یا القایی. گیجهای فشار مخصوص مشتری برای بسیاری از کاربردها.
گیجهای فشار مکانیکی به راحتی قابل حمل هستند و نیازی به منبع تغذیه خارجی ندارند. این امر نمایش فشار قابل اعتماد، مستقل و ایمن را حتی اگر اندازهگیریهای الکترونیکی دیگر در دسترس نباشند، تضمین میکند.
انتخاب بیشتر، انواع بیشتر. محصول خود را در انتخاب محصول پیدا کنید
فناوری
بوردون فناوریهای مختلف اندازهگیری فشار را در ابزارهای مکانیکی ارائه میدهد.
همراه با گیج فشار لوله بوردون اصلی، ما المانهای حسگر کپسولی را برای کاربردهای فشار پایین و همچنین گیجهای فشار دیافراگمی و زیرین را برای نیازهای خاص فرآیند تولید میکنیم.
گیج فشار لوله بوردون چگونه کار میکند؟
اصول عملکردی لوله بوردون اصلی بر اساس یک لوله خمیده C شکل است. برای محدودههای فشار بالا از لولههای مارپیچ استفاده میشود. یک لوله خمیده تمایل دارد هنگام تحت فشار قرار گرفتن، صاف شود و شکل دایرهای خود را در مقطع عرضی بازیابد. این تغییر در مقطع عرضی تقریباً نامحسوس است و صاف شدن منجر به انحراف در انتهای لوله تنها چند میلیمتر میشود. تغییر شکل در محدوده الاستیک ماده است. طراحی لولهها و فرآیند تولید به گونهای انجام میشود که بهترین تکرارپذیری ممکن و کمترین هیسترزیس را هنگام تحت فشار قرار گرفتن لولهها به دست آورد. این اساس دقت بالای گیجهای فشار است.
قسمت انتهایی لوله به یک مکانیزم متصل است که انحراف خطی را به چرخش عقربه منتقل میکند و امکان تجسم فشار اعمال شده را فراهم میکند.
امروزه، محصولات اصلی بوردون، که به طور محکم بر تاریخچه برند و ۱۷۰ سال توسعه فناوری بنا شدهاند، فقط از بوردون، که بخشی از گروه باومر است، قابل خریداری هستند.

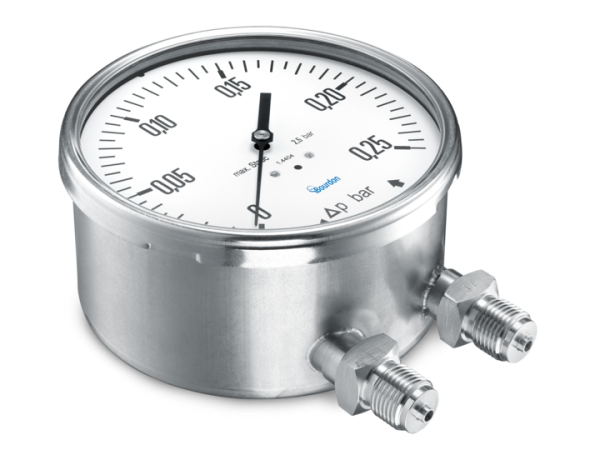

گیج اختلاف فشار Bourdon Baumer
گیجهای فشار تفاضلی برای تضمین قرائت دقیق اختلاف فشار بین دو نقطه از فرآیند شما طراحی شدهاند. کاربردهای معمول آنها به عنوان مثال نظارت بر فیلتر، اندازهگیری سطح هیدرواستاتیک مخزن در مخازن بسته و اندازهگیری جریان است.
بوردون طیف کاملی از گیجهای فشار تفاضلی را با قطعات خیس شده از جنس فولاد ضد زنگ، مونل یا هاستلوی ارائه میدهد که با مایعات و اتمسفرهای خورنده نیز سازگار هستند. میتوان با نصب دیافراگم سیل، گیجهای فشار تفاضلی بوردون را تقریباً با تمام الزامات نصب ممکن تطبیق داد.
فناوریهای مختلف اندازهگیری، امکان اندازهگیری فشار تفاضلی از 0…10 میلیبار تا 0…25 بار و فشار استاتیک تا 400 بار را فراهم میکنند. میتوان برای تنظیم یا تنظیم آلارم با 1 یا 2 نقطه تنظیم، کنتاکتهای مکانیکی یا القایی اضافه کرد.
گیجهای فشار تفاضلی مکانیکی، نشانگرهای محلی بدون منبع تغذیه خارجی هستند. این نشانگر توسط تغییر شکل الاستیک یک عنصر حسگر مکانیکی هنگام تحت فشار قرار گرفتن ایجاد میشود. گزینههای زیادی را میتوان برای تطبیق گیج با الزامات فرآیند یا کاربرد خاص انتخاب کرد، به عنوان مثال سازگاری با محیطهای مختلف، محافظت در برابر فشار بیش از حد، ایمنی، صفحههای خاص و غیره.
مزایای شما
سالها تجربه برای راهحل اندازهگیری فشار مکانیکی شما.
فشارسنجهای تفاضلی بوردون را میتوان به صورت سفارشی برای مطابقت با نیازهای کاربردی شما ساخت. از بین طیف کاملی از موارد زیر انتخاب کنید:
اندازههای صفحه: ۱۰۰ و ۱۵۰ میلیمتر قطعات مرطوب فولاد ضد زنگ، مونل یا هاستلوی اتصالات فرآیند مانند G ½، ½ NPT، M20x1,5 و غیره. محدوده اندازهگیری از ۰…۱۰ میلیبار تا ۰…۲۵ بار فشار استاتیک تا ۴۰۰ بار مقیاسها بر حسب بار، میلیبار، کیلوپاسکال، مگاپاسکال، میلیمتر آب، اینچ جیوه، متر مکعب در ساعت، تن، لیتر و غیره. تاییدیهها ATEX، NACE MRO103/175 سیالات میراگر گلیسیرین، سیلیکون، پارافین با تماس مکانیکی یا القایی

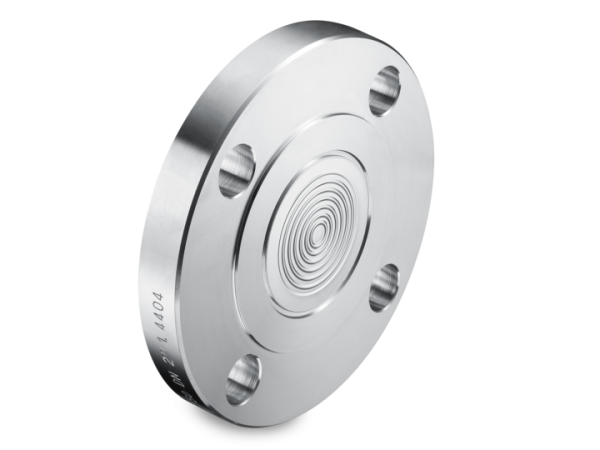

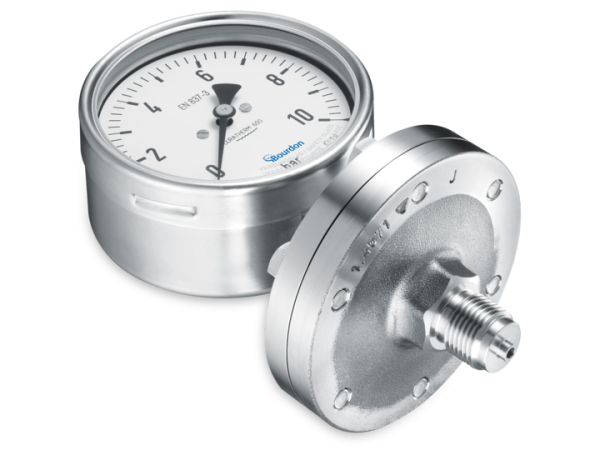

آببندهای دیافراگمی. همهکاره و مقاوم Bourdon Baumer
اندازهگیری فشار صنعتی طیف بسیار وسیعی از گازها و مایعات را پوشش میدهد. خواص فیزیکی و شیمیایی این محصولات گاهی اوقات آنها را برای تماس با عناصر حسگر گیجهای فشار یا فرستندهها ناسازگار میکند.
در چنین مواردی، ابزار اندازهگیری باید توسط سیستمی که قادر به انتقال فشار به این ابزار است و در عین حال آن را از خود سیال جدا میکند، از سیال تحت فشار جدا شود. این سیستم به عنوان دیافراگم سیل شناخته میشود.
دیافراگم سیلها به عنوان مثال برای کاربردهای زیر استفاده میشوند:
مایعات خورنده، مایعات با ویسکوزیته بالا، مایعاتی که در دمای محیط جامد میشوند، مایعات سمی، کاربردهای بهداشتی در صنایع غذایی و دارویی، دمای فرآیند بسیار بالا یا پایین
بوردون طیف گستردهای از دیافراگم سیلها را برای تقریباً همه کاربردها و صنایع ارائه میدهد. برای یافتن بهترین راهحل برای کاربرد خود، در تماس با متخصصان ما تردید نکنید.
مزایای شما
زمان تحویل کوتاه به لطف موجودی سیلهای بهداشتی استاندارد و تمام اجزای اصلی برای اتصالات فرآیند رزوهدار و فلنجدار.
دیافراگم سیل بوردون را میتوان به صورت سفارشی برای مطابقت با نیازهای کاربرد شما ساخت. از بین طیف کاملی از موارد زیر انتخاب کنید:
بهترین سازگاری ممکن دستگاه با شرایط فرآیندی افزایش طول عمر دستگاه از طریق محافظت در برابر محیطهای فرآیندی چالشبرانگیز انتقال سیالات از -60 درجه سانتیگراد تا 400 درجه سانتیگراد قطعات مرطوب: فولاد ضد زنگ، هاستلوی، مونل، تانتالوم، اورانوس، تیتانیوم و … پوششها: PTFE، طلا، هالار بسیاری از اتصالات فرآیندی استاندارد صنایع مختلف موجود است (رزوه ای، فلنجی، بهداشتی، خاص)

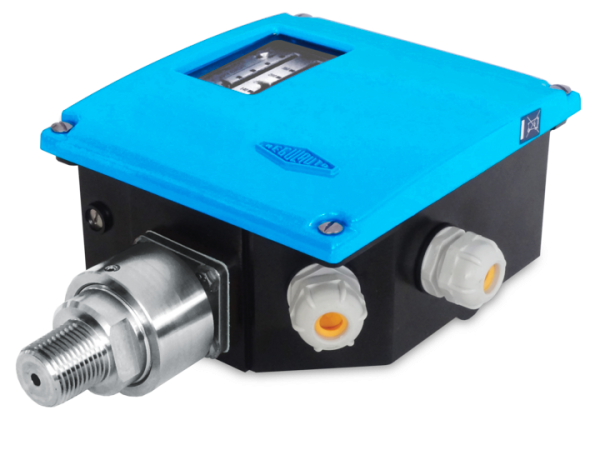

سوئیچهای فشارBourdon Baumer
سوئیچهای فشار مکانیکی برای تغییر یک کنتاکت الکتریکی، زمانی که فشار در یک فرآیند از حد تعریف شده فراتر میرود، توسعه داده شدهاند. فشار میتواند خیلی زیاد یا خیلی کم باشد. سوئیچهای فشار هیچ نشانگر محلی دقیقی ندارند، هیچ سیگنال خروجی آنالوگی ندارند و نیازی به منبع تغذیه الکتریکی ندارند. این دستگاههای ساده صرفاً برای تضمین تکرارپذیری و قابلیت اطمینان عالی در رفتار سوئیچینگ بهینه شدهاند.
سوئیچهای فشار بدون منبع تغذیه در کاربردهای حساس به ایمنی استفاده میشوند. بوردون یک تامینکننده شناخته شده برای تجهیزات نیروگاهها است و طیف گستردهای از محصولات را به ویژه برای نیروگاههای هستهای ارائه میدهد.
اما بسیاری از کاربردهای دیگر مانند نظارت بر محفظههای تحت فشار، سطح مخازن، شیرها، کمپرسورها نیز از این راهحل ایمن و ساده بهرهمند میشوند.
سوئیچهای فشار در نسخههای EEx ia و EEx d برای مناطق خطرناک موجود هستند. سوئیچهای فشار مونتاژ شده با مهر و موم دیافراگمی را میتوان در کاربردهایی با مایعات فرآیندی حساس یا برای تاسیسات بهداشتی در تولید مواد غذایی یا دارویی نیز استفاده کرد.
مزایای شما
مجموعه سوئیچهای فشار بوردون قابلیت اطمینان و مقاومت اثبات شده در برابر محیطها و فرآیندهای سخت را ارائه میدهد.
سوئیچهای فشار بوردون را میتوان به صورت سفارشی و مطابق با نیازهای کاربردی شما ساخت.
از بین طیف کاملی از موارد زیر انتخاب کنید:
محدوده فشار از -50… 0 میلیبار تا 60… 600 بار
نقطه تنظیم کارخانهای یا تنظیم شده توسط مشتری
محدوده دما ثابت یا قابل تنظیم
انواع مختلف میکروسوئیچها بسته به کاربرد
تکرارپذیری عالی 1%
نسخه ذاتاً ایمن EEx ia برای مناطق 0، 1، 2
نسخه ضد انفجار EEx d برای مناطق 1، 2، 21، 22
تاییدیهها برای نیروگاههای هستهای

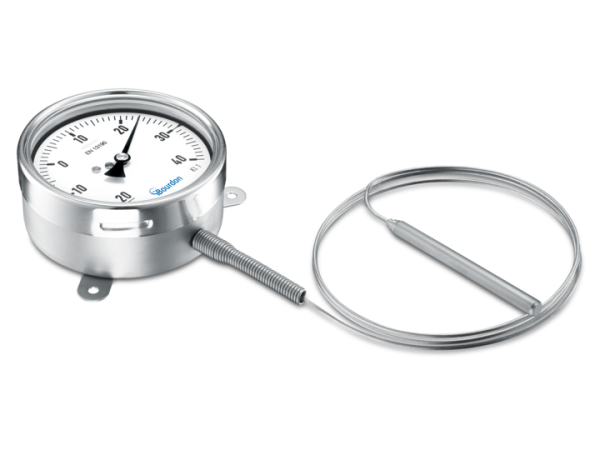

دماسنجها Bourdon Baumer
طیف گسترده دماسنجهای بوردون – گروه باومر، راهکارهایی را برای کاربردهای بهداشتی و فرآیندهای صنعتی تهاجمی ارائه میدهد. تنوع اتصالات، قطر غلاف و طول حباب، امکان نصب دستگاه را به صورت محلی و در دورافتادهترین مکانها فراهم میکند. دماسنجهای دوفلزی و انبساط گازی، محدوده دمایی از -200 تا 800 درجه سانتیگراد را با دقتهای متنوع پوشش میدهند و با طیف وسیعی از ترموولها، شامل انواع طرحها و مواد، سازگار هستند.
گیجهای دما انتخاب خوبی برای خواندن دمای محلی نزدیک به فرآیند هستند. آنها قابل اعتماد هستند، نیازی به منبع تغذیه خارجی ندارند و امکان نظارت مداوم بر فرآیند را فراهم میکنند.
راهکارهای اندازهگیری دمای مکانیکی بوردون شامل دماسنجهای دوفلزی با اتصالات، قطرها و طولهای مختلف برای خواندن محلی و دماسنجهای پر از گاز به ویژه همه کاره برای خواندن محلی و از راه دور در صورت ترکیب با لولههای مویین تا 30 متر طول هستند.
دماسنجهای عقربهای بوردون، خواندن دقیق دما را از -200 درجه سانتیگراد تا 800 درجه سانتیگراد تضمین میکنند. دماسنجهای با فناوری دوفلزی با ساقه عمودی، افقی یا هر زاویهای و حداکثر طول ۱۰۰۰ میلیمتر در دسترس هستند.
دماسنجهای عقربهای با کیفیت بالای ما – کلاس ۱ مطابق با استاندارد EN ۱۳۱۹۰ – با در نظر گرفتن کاربرد شما طراحی و ساخته میشوند. چه در زمینه تهویه مطبوع، نفت و گاز، مواد غذایی و آشامیدنی، تصفیه آب، نیروگاههای هستهای، کارخانههای شیمیایی و پتروشیمی، در بوردون، ما راهحل مناسبی برای شما داریم.
۱۰۰ سال موفقیت. شرکت سابق Haenni Instruments AG – که در سال ۱۹۱۹ تأسیس شد – از سال ۲۰۰۵ به گروه Baumer تعلق دارد و به یک مرکز تولید مدرن تبدیل شده است.
مزایای شما
زمان تحویل کوتاه برای راهحلهای استاندارد و چندین نوع ترجیحی.
گیجهای دمای بوردون – گروه Baumer در بسیاری از کاربردها، از جمله کاربردهای خورنده، دمای بالا و پایین و بهداشتی، استفاده میشوند.
ساخت سفارشی در سوئیس برای مطابقت با نیازهای کاربرد شما. از بین طیف کاملی از موارد زیر انتخاب کنید:
اندازههای صفحه مدرج: ۴۰، ۶۳، ۸۰، ۱۰۰، ۱۳۰، ۱۶۰ و ۲۵۰ میلیمتر
قطرهای ساقه: ۴، ۶، ۸، ۹، ۱۰، ۱۱، ۱۲، ۱۴، ۱۶ میلیمتر
قطعات مرطوب آلیاژ مس یا فولاد ضد زنگ
خواندن مستقیم یا از راه دور با لوله مویین
محدودههای اندازهگیری از ۰…۴۰°C تا ۰…۸۰۰°C
محدودههای دمای پایین تا -۲۰۰…۵۰°C
مقیاسبندی بر حسب °C یا °F یا مقیاسهای دوگانه °C/°F
استانداردهای صنعتی EN13190 و ASME B40.200
تاییدیهها: ATEX
مایعات میراکننده: گلیسیرین، سیلیکون
دماسنجهایی با کنتاکتهای مکانیکی یا القایی
دماسنجهای خاص مشتری برای بسیاری از کاربردها

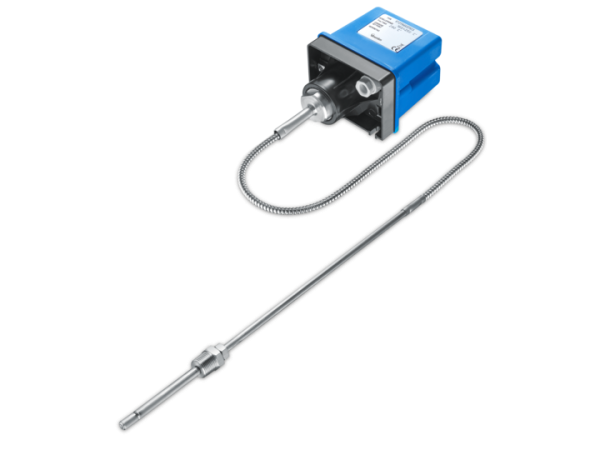

سوئیچهای دما Bourdon Baumer
سبد محصولات
مجموعه سوئیچهای دما گروه Bourdon – Baumer گزینههای متعددی را برای محیطهای صنعتی تهاجمی و مناطق خطرناک ارائه میدهد. ترموستاتهای الکترونیکی و مکانیکی با امکان اندازهگیری مستقیم یا از راه دور و نشانگر دیجیتال یا آنالوگ مطابق با الزامات کاربرد. محدوده اندازهگیری از -200 تا 400 درجه سانتیگراد و تکرارپذیری 1٪. دارای تاییدیه ATEX، EEx و Gost-R.
سوئیچهای دمای مکانیکی برای تغییر یک کنتاکت الکتریکی، زمانی که دما در یک فرآیند از حد تعریف شده فراتر میرود، توسعه داده شدهاند. دما میتواند خیلی بالا یا خیلی پایین باشد. سوئیچهای دما هیچ نشانگر محلی دقیقی ندارند، هیچ سیگنال خروجی آنالوگی ندارند و نیازی به منبع تغذیه الکتریکی ندارند. این دستگاههای ساده صرفاً برای تضمین تکرارپذیری عالی و قابلیت اطمینان رفتار سوئیچینگ بهینه شدهاند.
سوئیچهای دما بدون منبع تغذیه در کاربردهای حساس به ایمنی استفاده میشوند. Bourdon یک تامینکننده شناخته شده برای تجهیزات نیروگاهها است و طیف گستردهای از محصولات را به ویژه برای نیروگاههای هستهای ارائه میدهد.
اما بسیاری از کاربردهای دیگر مانند نظارت یا تنظیم دمای سیال در مخزن، مبدلهای حرارتی و غیره نیز از این راهحل ایمن و ساده بهرهمند میشوند.
سوئیچهای دما در نسخههای EEx ia و EEx d برای مناطق خطرناک موجود هستند. با لولههای مویین از راه دور تا طول 20 متر، نصب در شرایط نصب دشوار نیز امکانپذیر است.
مزایای شما
مجموعه سوئیچهای دما گروه Bourdon – Baumer قابلیت اطمینان و مقاومت اثبات شده در برابر محیطها و فرآیندهای سخت را ارائه میدهد.
سوئیچهای دمای Bourdon را میتوان به صورت سفارشی برای مطابقت با نیازهای کاربرد شما ساخت.
از بین طیف کاملی از موارد زیر انتخاب کنید:
محدوده دما از -46 درجه سانتیگراد تا 270 درجه سانتیگراد
نقطه تنظیم کارخانه یا تنظیم شده توسط مشتری
باند خاموش ثابت یا قابل تنظیم
نصب مستقیم یا از طریق لوله مویین از راه دور
انواع مختلف میکروسوئیچ بسته به کاربرد
تکرارپذیری عالی 1٪
نسخه ذاتاً ایمن EEx ia برای مناطق 0، 1، 2
نسخه ضد انفجار EEx d برای مناطق 1، 2، 21، 22
تاییدیهها برای نیروگاههای هستهای
