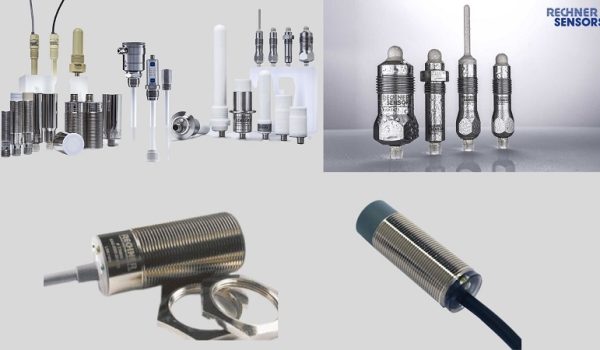

سنسورهای رچنر Rechner sensors
سنسورهای رچنر Rechner sensors – شش دهه
از زمان تأسیس این شرکت در سال ۱۹۶۵، ما با تعهد، نوآوری در محصول و بهترین کیفیت، به جایگاه جهانی پیشرو در بازار دست یافتهایم. این امر به ویژه در مورد تخصص ما، یعنی سنسورهای خازنی، صادق است.
نام رچنر اغلب به عنوان مترادف سنسورهای خازنی استفاده میشود. دلیل این امر، سهم قابل توجه ما در توسعه و طراحی سنسورهای خازنی است. محصولی همهکاره که در فناوری اتوماسیون امروزی ضروری شده است و توسعه آن ارتباط نزدیکی با شرکت ما دارد.
شرکت سنسورهای رچنر Rechner sensors تولید کننده انواع سنسورها و حسگر های تخصصی می باشد که منحصربفرد می باشد و در ایران شرکت رولمان صنعت نمایندگی فروش دارد.
دسته بندی سنسور-حسگرها رچنر Rechner sensors
سنسورهای خازنی (KAS) رچنر Rechner sensors
سنسورهای خازنی با فاصله حسگری بسیار طولانی (KXS) رچنر Rechner sensors
سیستمهای اندازهگیری سطح خازنی (KFI / KFC / KFC / KFC) رچنر Rechner sensors
سنسورهای مقاومتی مغناطیسی (MRS) رچنر Rechner sensors
سنسورهای القایی (IAS) رچنر Rechner sensors
منابع تغذیه / تقویتکنندههای سوئیچینگ ایزوله (Ex Barriers) سنسورهای رچنر Rechner sensors
لوازم جانبی سنسورهای رچنر Rechner sensors

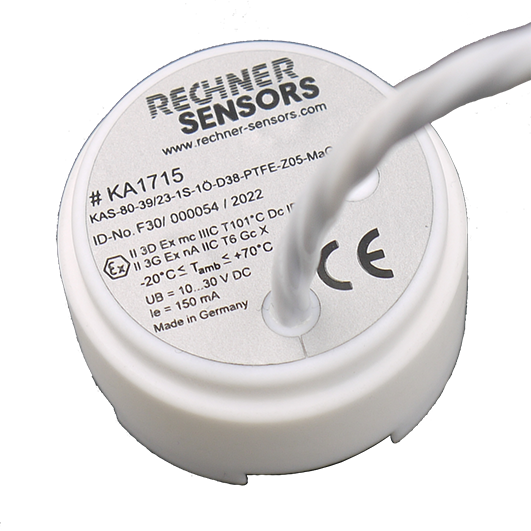

سنسورهای خازنی (KAS) سنسورهای رچنر Rechner sensors
سنسور خازنی، سنسوری غیرتماسی است که میتواند وجود یا عدم وجود هر شئ را بدون توجه به جنس مواد سازندهی آن تشخیص دهد. این تجهیزات از تاثیر اشیاء بر میدان الکتریکی و تغییر ظرفیت خازن استفاده میکنند. برای تشخیص اشیاء، یک میدان الکتریکی با اعمال ولتاژ به صفحات سنسور تولید میشود، هرشئ که بتواند این میدان الکتریکی و ظرفیت خازن را تغییر دهد توسط یک سنسور خازنی تشخیص داده میشود.
سنسورهای خازنی توانایی تشخیص دو دسته هدف را دارند، دستهی اول رساناها(با رسانایی بیشتر از μS/cm 20) شامل فلزات، آب، اسیدها، بازها و خون. دستهی دوم نارساناها ( با رسانایی کمتر از μS/cm 20) مثل شیشه، پلاستیک و… .
ساختار سنسورهای خازنی (KAS) سنسورهای رچنر Rechner sensors
سنسور خازنی از چهار قسمت اصلی ساخته شده است:
بدنه سنسور
بدنهی سنسور محفظهای است که مدار اصلی سنسور را در خود جای میدهد. مدار اصلی سنسور شامل صفحهی دیالکتریک، اسیلاتور، آشکارساز و قسمت خروجی است.
صفحه سنسور
صفحهی سنسور که برای آشکارسازی اهداف استفاده میشود.
چراغ نشان گر
چراغ نشانگر در انتهای دیگر سنسور از سمت صفحهی سنسور قرار دارد. این چراغ زمانی روشن میشود که هدفی در محدوده سنسور باشد و در غیر این صورت خاموش میشود.
کابل اتصال
کابل اتصال که در انتهاییترین قسمت سنسور قرار دارد. این کابل در سنسورهای چهارسیمه شامل چهار سیم به رنگهای قهوهای، آبی، سفید و سیاه است. سیم قهوهای رنگ به ولتاژ 24+ ولت و سیم آبی به 24- ولت وصل میشود. سیم سفید، سیم معمولا بسته (Normally closed) خروجی است. سنسور در زمانی که شئ تشخیص داده نشده از طریق سیم سفید سیگنال ارسال میکند. سیم سیاه، سیم معمولا باز (Normally open) است که سیگنال تشخیص شئ از طریق آن ارسال میشود.

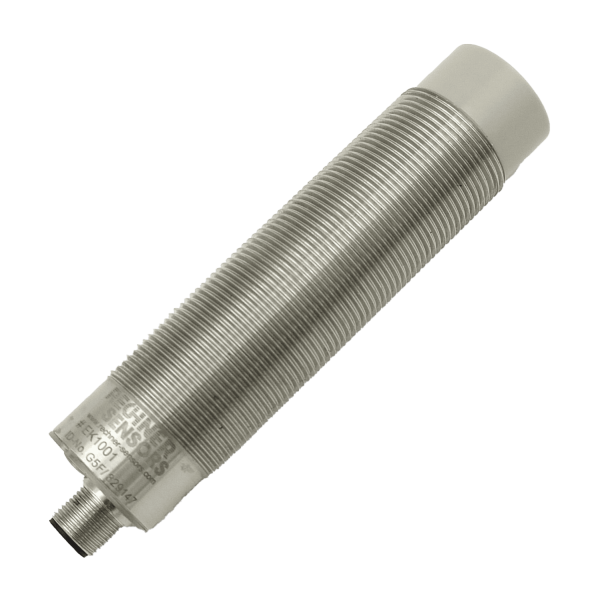

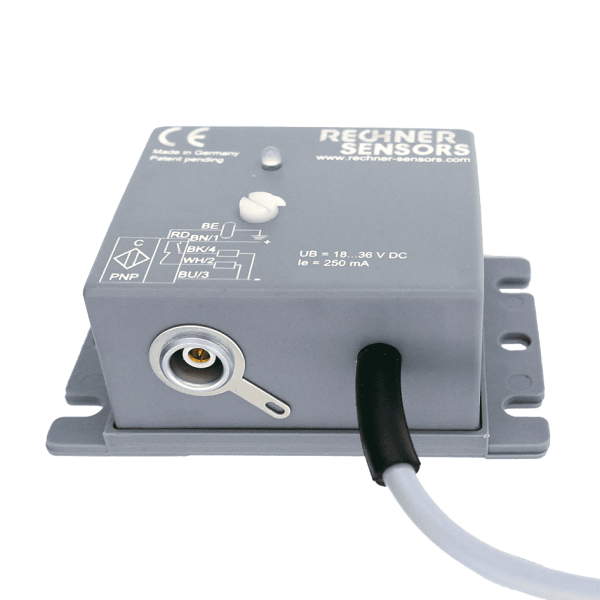

سنسورهای خازنی با فاصله حسگری بسیار طولانی (KXS) سنسورهای رچنر Rechner sensors
فناوری سنسور خازنی نزدیکی، پیشرفتی انقلابی در سیستمهای تشخیص بدون تماس محسوب میشود. این سنسورهای پیشرفته با ایجاد یک میدان الکترواستاتیک و تشخیص تغییرات در ظرفیت خازنی هنگام ورود اجسام به این میدان، عمل میکنند. این فناوری از اصل تغییر ظرفیت الکتریکی استفاده میکند، به طوری که سنسور به عنوان یکی از صفحات خازن و جسم هدف به عنوان صفحه دوم عمل میکنند. هنگامی که شیءای به سطح حسگر نزدیک میشود، ظرفیت خازنی تغییر کرده و خروجی سنسور فعال میشود. این سنسورها در تشخیص مواد فلزی و غیرفلزی از جمله پلاستیکها، مایعات، پودرها و مواد دانهای بسیار عالی عمل میکنند. آنها انعطافپذیری بسیار بالایی در کاربردهای اتوماسیون صنعتی، نظارت بر سطح و کنترل کیفیت دارند. محدوده تشخیص معمولاً از چند میلیمتر تا چند سانتیمتر متغیر است که بستگی به طراحی سنسور و خواص دیالکتریک ماده هدف دارد. سنسورهای خازنی نوین نزدیکی دارای ویژگیهای پیشرفتهای مانند حساسیت قابل تنظیم، جبران دمایی و رابطهای دیجیتال برای ادغام آسان با سیستمهای کنترلی هستند. ساختار حالت جامد آنها اطمینان از قابلیت اطمینان بالا و عمر طولانی عملیاتی را فراهم میکند، در حالی که طراحی درزبندیشده آنها محافظت عالی در برابر عوامل محیطی مانند گرد و غبار و رطوبت ارائه میدهد.

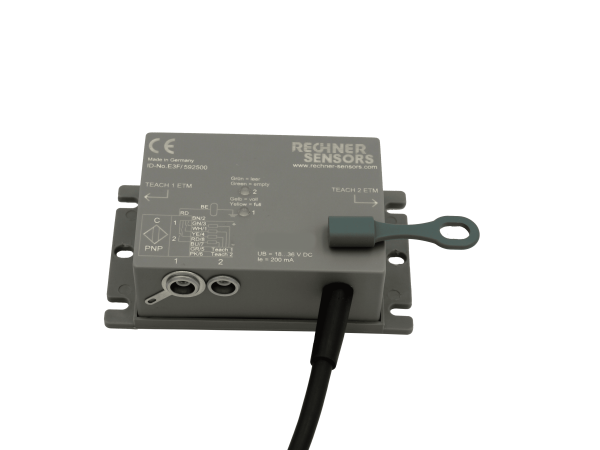

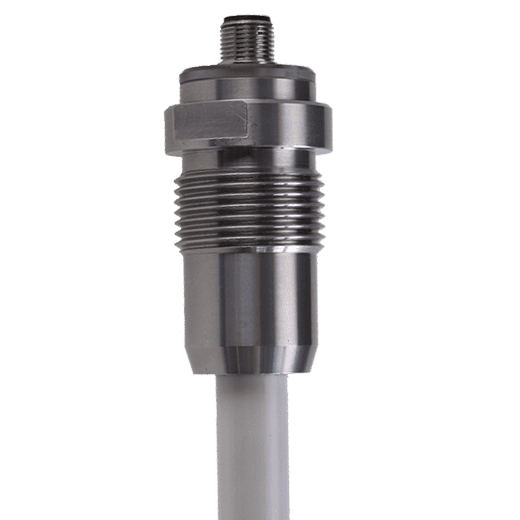

سیستمهای اندازهگیری سطح خازنی (KFI / KFC / KFC / KFC) سنسورهای رچنر Rechner sensors
لول سوئیچ خازنی (Capacitive Level Switch) چیست؟
لول سوئیچ خازنی نوعی سنسور تماسی است که برای اندازهگیری سطح مایعات و جامدات در مخازن و سیلوها کاربرد دارد. لول سوئیچهای خازنی از فناوری ظرفیت الکتریکی خازن، برای تشخیص نقطهای سطح سیالات استفاده میکند. حسگر خازنی عمدتا برای محافظت مخازن، از پر و خالی شدن بیش از اندازه تانکها طراحی شدهاند، از این رو به این دستگاهها سوئیچ حد نیز گفته میشود.
سطح سنج خازنی، لول سنج خازنی، سنسور خازنی و سوئیچ سطح خازنی از دیگر نام های رایج این تجهیز در بین صنعتگران ایرانی است.
80 درصد از سنسورهای خازنی در مخازنی با دیواره فلزی استفاده میشود. اما این موضوع به این معنی نیست که نمیتوان از آنها در مخازنی با دیواره پلاستیکی استفاده نمود! برخی از لول سوئیچ های خازنی به صورت چند کاتده نیز طراحی میشوند. که در نوع دو کاتده، یکی از پروبها نقش مثبت و پایه دیگر نقش صفحه منفی خازن را ایفا میکند. از لول سوئیچ های چند کاتده میتوان در مخازنی با دیواره رسانا (مخازن فلزی) و نارسانا (مثلا از جنس پلاستیک یا سیمان) استفاده میشود.
اساس و نحوه کار لول سوئیچ خازنی
سنسور خازنی چگونه کار میکند؟ در این لول سوئیچ پروب سنسور (میله یا سیم بکسل) نقش یک سطح یا پایه خازن و دیواره مخزن، نقش یک سطح دیگر از خازن را ایفا میکند. تا زمانیکی مواد به سنسور برخورد نکرده هیچ تغییری در خروجی (کنتاکت رله) وجود ندارد. ولی هنگامی که مواد درون مخزن به پروب سنسور رسید (در زمان پرشدن مخزن) و برخورد کرد، ظرفیت خازن لول سوئیچ تغییر کرده و از این طریق، حضور ماده در آن نقطه تشخیص داده میشود. در این حین کنتاکت رلهی لول سوئیچ بصورت اتوماتیک از حالت باز به حالت بسته تغییر وضعیت پیدا میکند. با استفاده مکرر مواد درون مخزن، سنسور خازنی از تماس با مواد خارج شده که این امر موجب تغییر وضعیت رله لول سوئیچ از حالت کنتاکت بسته به کنتاکت باز میشود.
همانطور که میدانید مخازن و سیلو های ذخیرهسازی، دائم در حال پر و خالی شدن هستند و چنانچه بخواهیم بصورت نقطهای (Point) مقدار مواد درون مخازن را اندازهگیری کنیم حتما بایستی از یک یا چند لول سوئیچ استفاده کنیم.

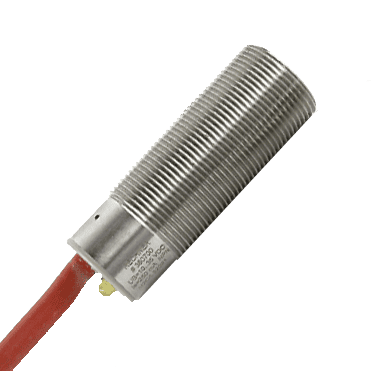

سنسورهای مقاومتی مغناطیسی (MRS) سنسورهای رچنر Rechner sensors
سنسور مغناطیسی چیست؟
سنسورهای مغناطیسی میدان های مغناطیسی را از نظر شار، شدت و جهت اندازه گیری می کنند. برای چندین سال، سنجش میدان مغناطیسی در بسیاری از صنایع بسیار مهم بوده است.
خوانش سنسور مغناطیسی (تغییرات و تغییرات میدان مغناطیسی) ممکن است برای نظارت بر مکان، جهت، چرخش و زاویه، وجود جریان الکتریکی و غیره مورد استفاده قرار گیرد. در نتیجه، سنسورهای مغناطیسی در بسیاری از کاربردها مانند خودروسازی، نظامی، روباتها، تجهیزات پزشکی، تجهیزات فضایی، علوم زمین و اندازهگیریهای صنعتی استفاده میشوند.
انواع سنسورهای مغناطیسی
چندین سنسور مغناطیسی مانند سنسورهای اثر هال، مقاومتهای مغناطیسی پروسکایت، سنسورهای شار، سنسورهای مقاومت مغناطیسی ناهمسانگرد (AMR) و مغناطیسسنجهای القایی تولید شدهاند. سنسورهای اثر هال یکی از پرکاربردترین سنسورها برای سنجش میدان های مغناطیسی هستند.
با این حال، آشکارسازهای مغناطیسی مقاومتی ناهمسانگرد (AMR) با سوئیچینگ تعبیه شده و سیم پیچ های بازخورد اخیراً به اجزای معمولی برای استفاده در فناوری های با دقت متوسط مانند قطب نماهای دستگاه های دیجیتال تبدیل شده اند. آشکارسازهای AMR دارای دقت میدانی 100 برابر سنسورهای هال افکت با ابعاد و توان مصرفی یکسان هستند.

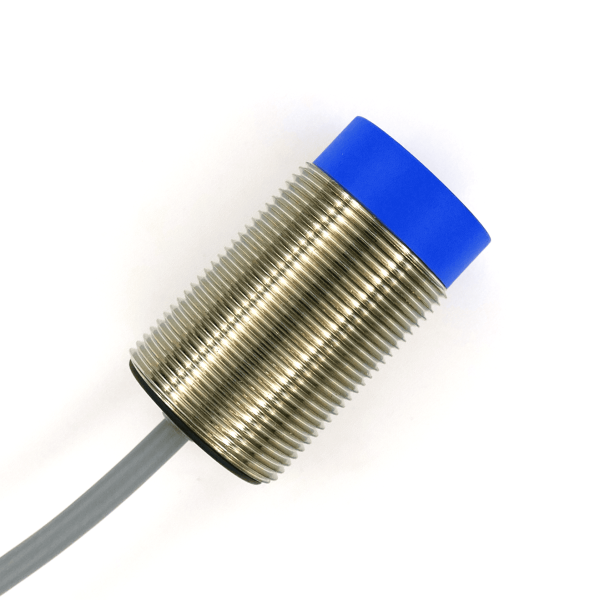

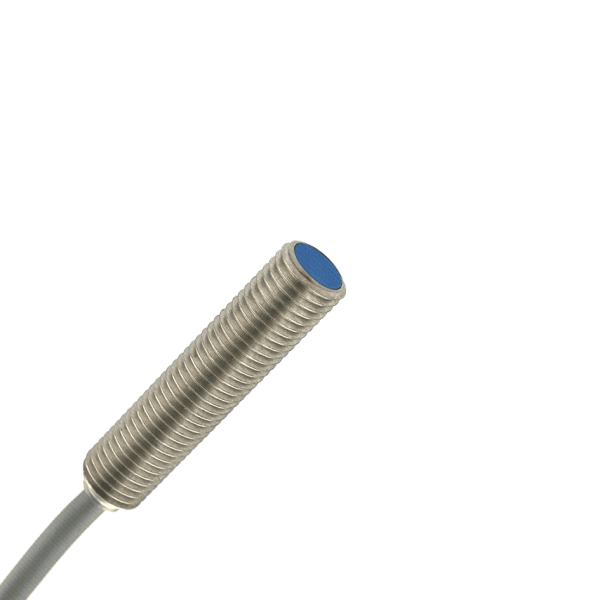

سنسورهای القایی (IAS) رچنر Rechner sensors
سنسور القایی چیست؟
برای اینکه به خوبی با سنسورهای القایی آشنا بشیم باید مرحله به مرحله پیش بریم. اول از همه خیلی خلاصه مفهوم سنسور رو مرور می کنیم. همونطور که میدونید سنسورها ابزاری هستند که یک کمیتی رو حس میکنن و عمدتا اون رو به صورت سیگنال هایی که برای ما قابل درک باشن ارسال می کنن.
سنسورهای بدون تماس
سنسورها انواع بسیار متنوعی دارن که یکی از اون انواع، سنسورهای القایی هستن. قبل از اینکه راجع به این نوع سنسورها صحبت کنیم باید براتون از دسته وسیع تری از سنسورها که سنسورهای بدون تماس هستن بگیم. سنسورهای بدون تماس، با نزدیک شدن یک قطعه وجود اون رو حس میکنن و درصنایع کاربرد بسیار زیادی دارن و میتونن موقعیت اجسام رو در نزدیکی خودشون حس کنن و به ما اطلاع بدن.
مزایای سنسورهای بدون تماس
این سنسورها مزایایی مثل سرعت زیاد و همینطور طول عمر بالا دارن و همونطور که از اسمشون پیداست (سنسورهای بدون تماس) واضحه که برای اینکه وظیفشون رو انجام بدن نیازی به هیچ گونه نیرو یا فشاری ندارن و جالب اینکه در محیط های مرطوب و کثیف هم به خوبی عمل میکنن. به طور کلی این سنسورها باتوجه به این موارد و همینطور مقاومت بالاشون، کاربردهای زیاد و متنوعی دارن.

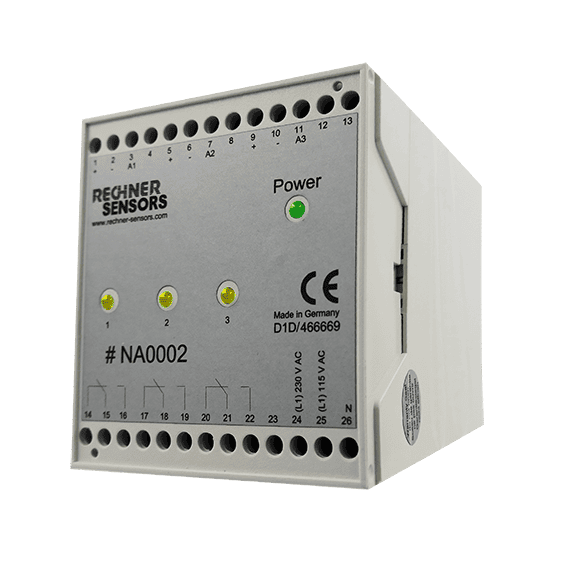

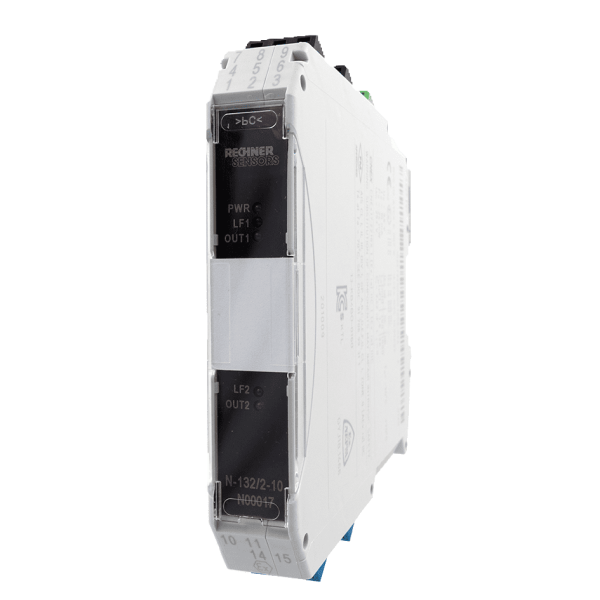

منابع تغذیه / تقویتکنندههای سوئیچینگ ایزوله (Ex Barriers) سنسورهای رچنر Rechner sensors
عبارت “Power supplies / isolating switching amplifier” بسته به متن فنی میتواند به این معنی باشد:
Power supplies = منابع تغذیه
Isolating switching amplifier = تقویتکننده سوئیچینگ ایزوله (دارای ایزولاسیون الکتریکی بین ورودی و خروجی)
در تجهیزات صنعتی و الکترونیکی، این نوع تقویتکنندهها معمولاً برای:
تقویت سیگنالهای ضعیف
جداسازی الکتریکی مدارها (برای جلوگیری از انتقال نویز یا ولتاژهای خطرناک)
انتقال ایمن سیگنال بین دو بخش مدار
استفاده میشوند.
اگر این عبارت را روی یک دستگاه، دیتاشیت یا نقشه مدار دیدهای، عکس یا جمله کاملش را بفرست تا دقیقتر بگویم منظورش چیست.
